Антенный проходной элемент
SATTOS X — BITU UNI ALU
*Доступно под заказ.
Антенный проход Eurovent® SATTOS X BITU UNI ALU, изготовленный из высококачественного пластика, резиновой насадки и гибкого изоляционного воротника FLEX 3D из алюминия с толстым слоем бутиловой мастики размером 450 мм x 550 мм. Используется для установки антенн с диаметром мачты от 15 до 90 мм на скатных крышах с уклоном от 5° до 45°. Оснащён универсальным основанием для монтажа на трапециевидных металлических листах. Доступен в нескольких популярных цветовых вариантах по каталогу RAL.
Преимущества:
- Универсальный воротник FLEX 3D - для установки на трапециевидные листы
- Устойчивость к УФ-излучению
- Быстрая и простая установка
- Большой диаметр трубы
- Полный комплект, готовый к установке
Применение и технические характеристики

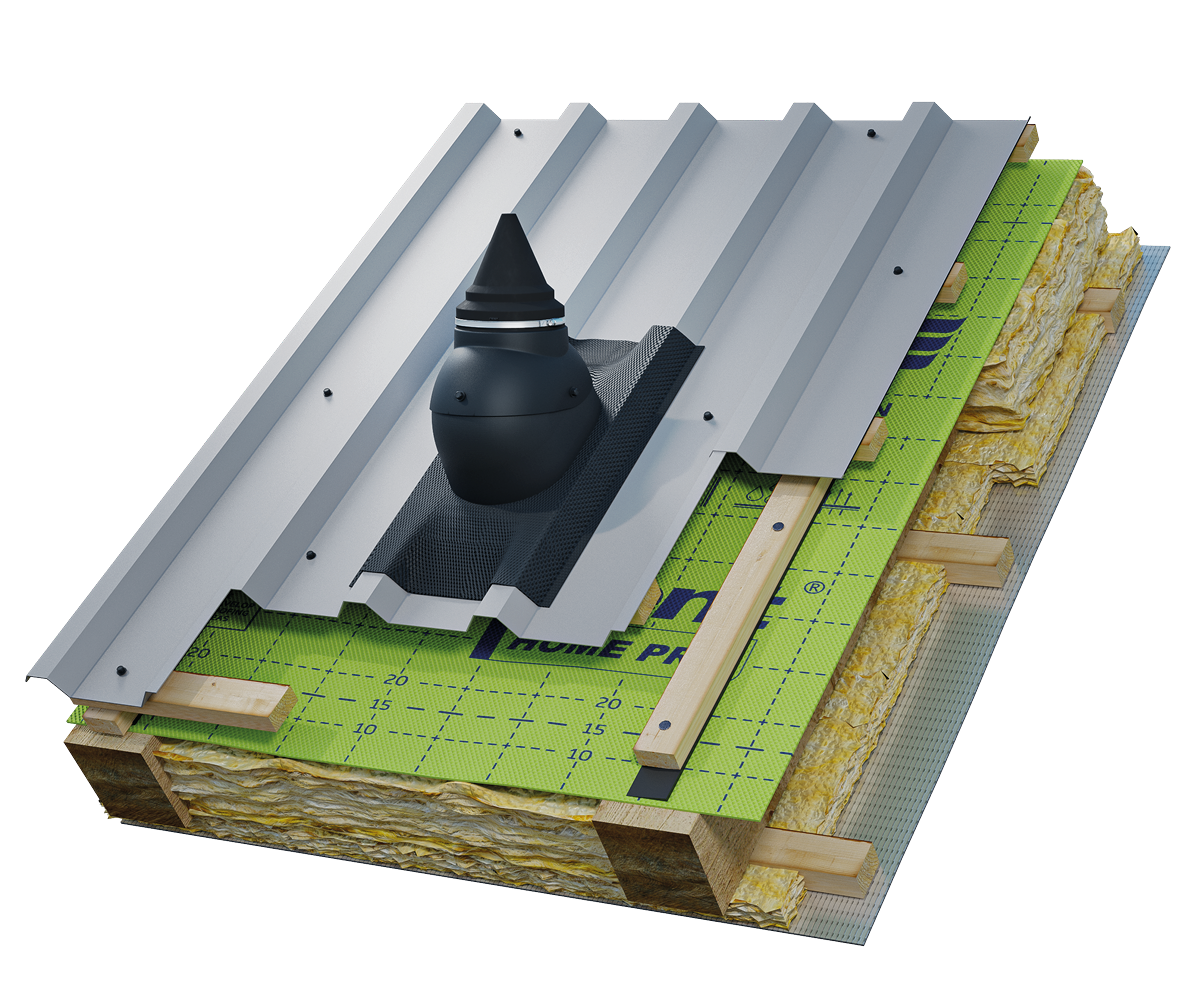

Eurovent® SATTOS X BITU UNI ALU применяется как элемент, обеспечивающий герметичный проход антенной мачты через кровельное покрытие. Позволяет устанавливать антенны с диаметром мачты от 15 до 90 мм. Оснащён универсальным основанием для монтажа на скатных крышах, покрытых, в том числе, трапециевидным профилированным листом с высокой и низкой высотой профиля. Регулировка угла наклона — от 5° до 45°.
Фотографии
Системные продукты
Для обеспечения максимальной герметичности и долговечности антенного проходного элемента рекомендуется использовать Eurovent® SATTOS X BITU UNI ALU совместно с:
- системными уплотнительными аксессуарами Eurovent®, обеспечивающими долговечную и герметичную установку антенной мачты в зоне кровельного покрытия;
- высокопаропроницаемыми кровельными мембранами Eurovent®, защищающими конструкцию крыши от влаги и образования конденсата;
- герметизирующими и клеящими лентами Eurovent®, защищающими зону монтажа от воздействия атмосферных факторов;
- элементами системы кровельной безопасности Eurovent®, обеспечивающими безопасный доступ при монтаже и обслуживании антенной мачты.
Использование комплексных системных решений Eurovent® гарантирует долговечную герметичность, эстетичный внешний вид и безопасность конструкции крыши в зоне установки антенны.
Документы
ПОЛЕЗНО ЗНАТЬ
Для чего применяется SATTOS X?
SATTOS X обеспечивает герметичный проход антенной мачты через скат крыши.
Как подобрать SATTOS X по диаметру мачты?
Актуальная документация продукта предусматривает определённый диапазон диаметров мачты. Перед вырезанием отверстия и монтажом нужно проверить, входит ли диаметр конкретной мачты в этот диапазон.
Подходит ли одно основание SATTOS X для любой крыши?
Нет. Как и в серии VENTOS X, существуют основания для разных покрытий и решения с более широкой областью применения.
Можно ли произвольно подрезать резиновый колпачок?
Подрезку следует выполнять по инструкции, чтобы после подгонки колпачок герметично охватывал мачту. Слишком большое отверстие может ухудшить герметичность.
Воспринимает ли SATTOS X нагрузки от антенны?
Кровельный проход нельзя считать конструктивным креплением мачты. Антенна и мачта должны иметь подходящее крепление, предусмотренное для данной установки.
