Antennendurchführung
SATTOS X — BITU UNI ALU
*Auf Anfrage erhältlich.
Antennendurchführung Eurovent® SATTOS X BITU UNI ALU aus hochwertigem Kunststoff, Gummikappe und flexiblem Isolierkragen FLEX 3D aus Aluminium mit einer dicken Butylschicht von 450 mm x 550 mm. Geeignet für die Montage von Antennen mit einem Mastdurchmesser von 15 bis 90 mm auf geneigten Dächern mit einer Neigung von 5° bis 45°. Verfügt über eine universelle Basis für die Montage auf Trapezblechen. Erhältlich in mehreren beliebten Farbvarianten gemäß RAL-Farbpalette.
Vorteile:
- Universeller FLEX 3D-Kragen - für die Montage auf Trapezblechen
- UV-beständig
- Schnelle und einfache Installation
- Großer Rohrdurchmesser
- Komplettes Set bereit zur Installation
Anwendung und technische Daten

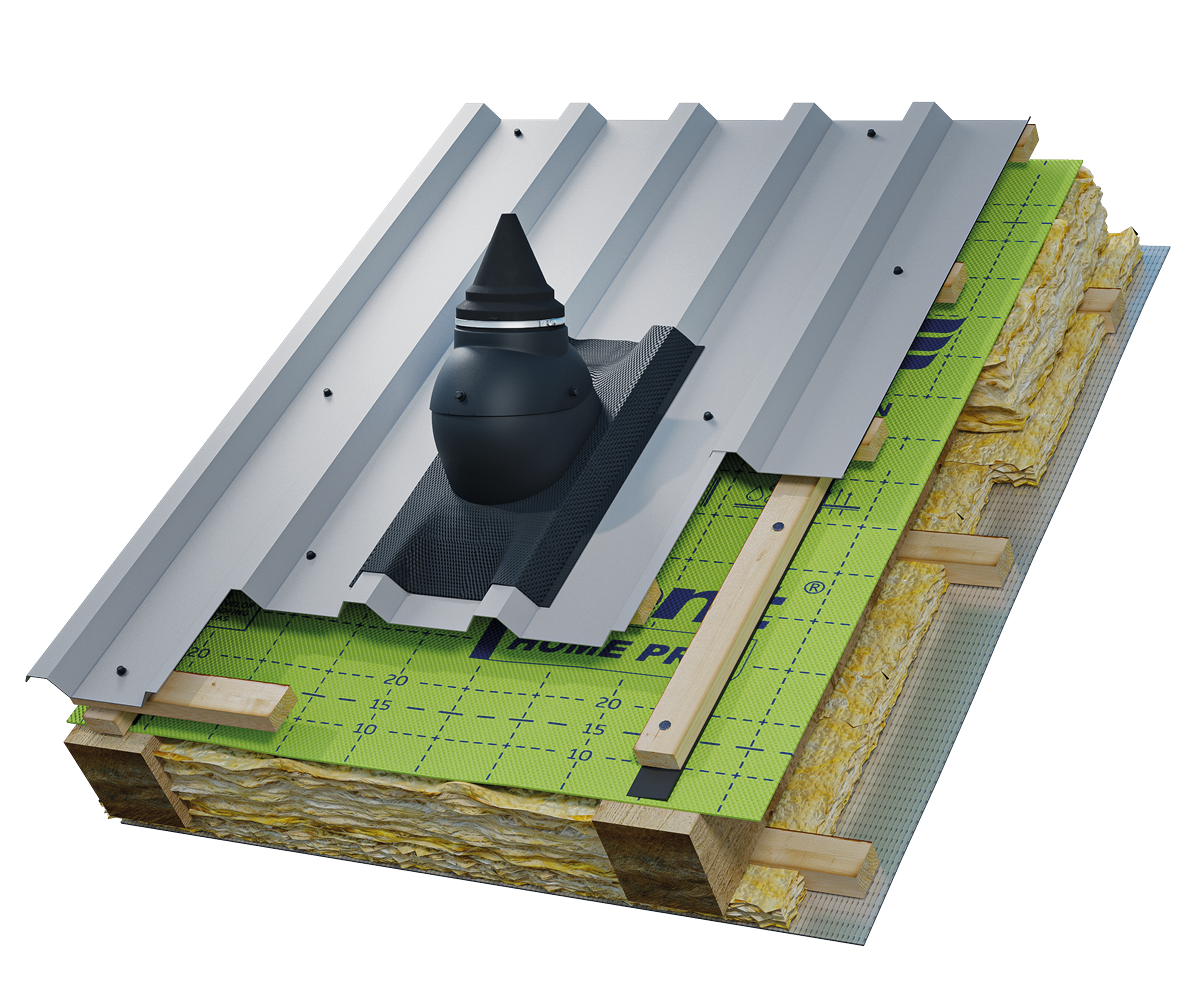

Eurovent® SATTOS X BITU UNI ALU wird als Dachdurchführung für eine dauerhaft dichte Durchführung von Antennenmasten durch die Dachfläche eingesetzt. Sie ermöglicht die Montage von Antennen mit einem Mastdurchmesser von 15 bis 90 mm. Die universelle Grundplatte ist für geneigte Dächer geeignet, die unter anderem mit Trapezblechen mit hohen und niedrigen Profilierungen gedeckt sind. Der Neigungswinkel ist von 5° bis 45° einstellbar.
Fotos
Systemprodukte
Um eine maximale Dichtheit und Langlebigkeit der Antennendurchführung zu gewährleisten, empfiehlt sich die Verwendung von Eurovent® SATTOS X BITU UNI ALU in Kombination mit:
- Eurovent® System-Dichtungszubehör, das eine dauerhafte und dichte Einbindung des Antennenmastes in die Dachfläche ermöglicht,
- Eurovent® hochdiffusionsoffenen Dachbahnen, die die Dachkonstruktion vor Feuchtigkeit und Kondensat schützen,
- Eurovent® Dicht- und Klebebändern, die den Montagebereich zuverlässig vor Witterungseinflüssen schützen,
- Eurovent® Dachtritt- und Dachkommunikationssystemen, die einen sicheren Zugang für Wartungsarbeiten im Bereich des Antennenmastes ermöglichen.
Die Verwendung kompletter Eurovent® Systemlösungen gewährleistet eine dauerhaft dichte Ausführung, eine ästhetische Optik sowie die Sicherheit der Dachkonstruktion im Bereich der Antennenmontage.
Dokumente
WISSENSWERTES
Wofür wird SATTOS X verwendet?
SATTOS X ermöglicht die dichte Durchführung eines Antennenmasts durch die Dachfläche.
Wie wird SATTOS X passend zum Mastdurchmesser ausgewählt?
Die aktuelle Produktdokumentation legt einen Bereich von Mastdurchmessern fest. Vor dem Ausschneiden der Öffnung und der Montage muss geprüft werden, ob der konkrete Mastdurchmesser innerhalb dieses Bereichs liegt.
Passt eine SATTOS X-Grundplatte auf jedes Dach?
Nein. Wie bei der Serie VENTOS X gibt es an unterschiedliche Deckungen angepasste Grundplatten und Lösungen mit breiterem Anwendungsbereich.
Darf die Gummikappe beliebig zugeschnitten werden?
Der Zuschnitt muss gemäß Anleitung erfolgen, damit sie den Mast nach der Anpassung dicht umschließt. Eine zu große Öffnung kann die Dichtheit beeinträchtigen.
Trägt SATTOS X die Lasten der Antenne?
Die Dachdurchführung darf nicht als tragende Mastbefestigung betrachtet werden. Antenne und Mast benötigen geeignete, für die jeweilige Anlage vorgesehene Befestigungen.
