Anténní průchodka
SATTOS X — BITU UNI ALU
*Dostupné na objednávku.
Anténní průchodka Eurovent® SATTOS X BITU UNI ALU vyrobená z vysoce kvalitního plastu, gumové krytky a flexibilního izolačního límce FLEX 3D z hliníku a silné vrstvy butylu o rozměrech 450 mm x 550 mm. Používá se k montáži antén s průměrem stožáru od 15 do 90 mm na šikmé střechy se sklonem od 5° do 45°. Obsahuje univerzální základnu pro instalaci na trapézové plechy. K dispozici v několika populárních barevných variantách podle RAL.
Výhody:
- Univerzální límec FLEX 3D - pro montáž na trapézové plechy
- Odolné vůči UV záření
- Rychlá a snadná instalace
- Velký průměr trubky
- Kompletní sada připravená k instalaci
Použití a technické údaje

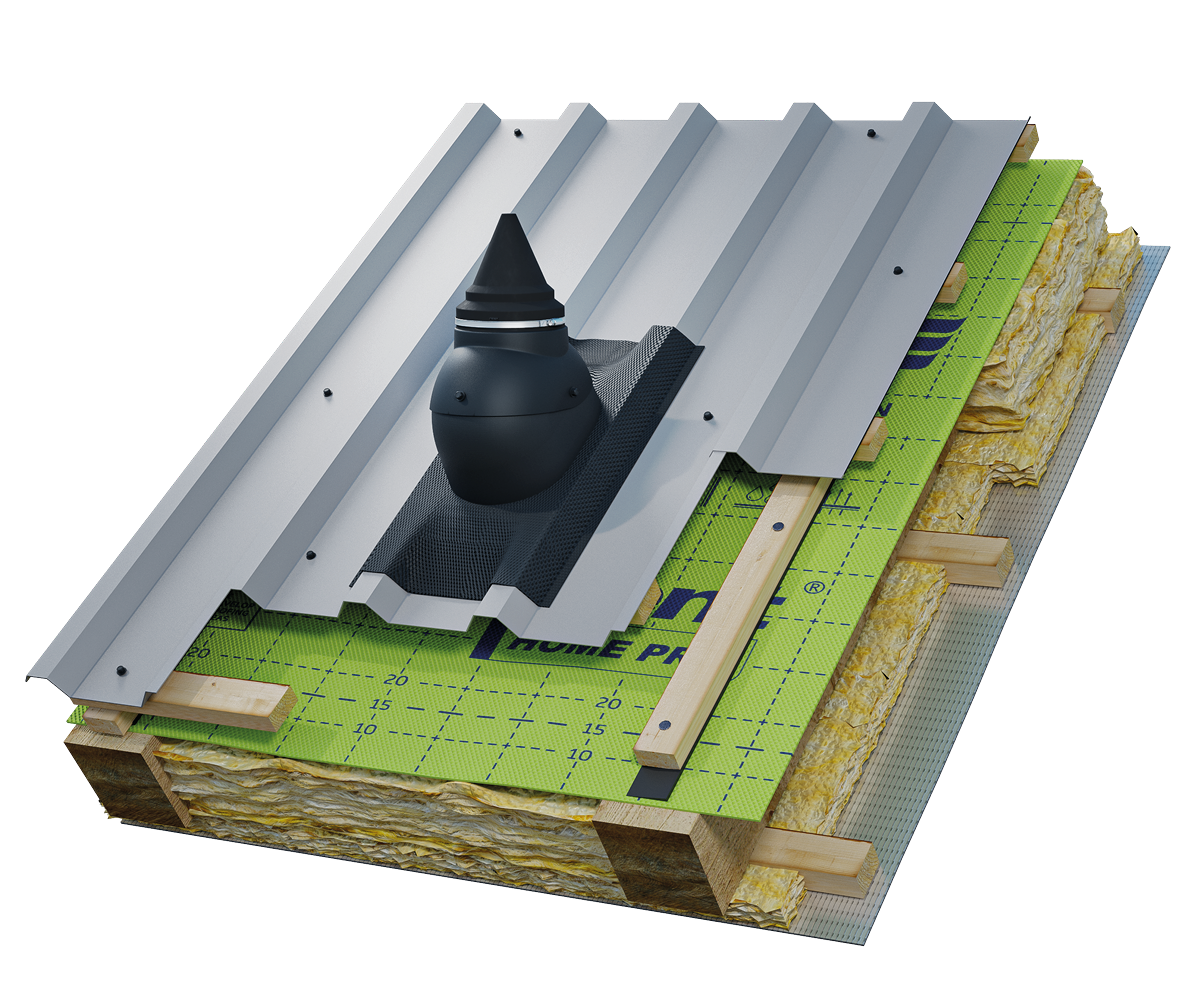

Eurovent® SATTOS X BITU UNI ALU se používá jako prvek umožňující vodotěsný prostup anténního stožáru střešní plochou. Umožňuje montáž antén se stožárem o průměru 15 až 90 mm. Je vybavena univerzální základnou pro montáž na šikmé střechy pokryté mimo jiné trapézovým plechem s vysokým i nízkým profilem. Nastavení sklonu je možné v rozsahu od 5° do 45°.
Fotografie
Systémové produkty
Pro zajištění maximální těsnosti a dlouhé životnosti anténní průchodky se doporučuje používat Eurovent® SATTOS X BITU UNI ALU společně s:
- systémovým těsnicím příslušenstvím Eurovent®, které umožňuje trvalé a spolehlivé utěsnění anténního stožáru v oblasti střešní plochy,
- vysoce difuzně otevřenými střešními membránami Eurovent®, které chrání střešní konstrukci před vlhkostí a kondenzací,
- těsnicími a lepicími páskami Eurovent®, které chrání montážní oblast před působením povětrnostních vlivů,
- prvky střešního komunikačního systému Eurovent®, které usnadňují bezpečný přístup při servisních pracích v oblasti montáže anténního stožáru.
Použití kompletních systémových řešení Eurovent® zaručuje trvalou těsnost, estetické provedení a bezpečnost střešní konstrukce v okolí místa montáže antény.
Dokumenty
DOBRÉ VĚDĚT
K čemu slouží SATTOS X?
SATTOS X umožňuje těsné vedení anténního stožáru přes střešní plášť.
Jak vybrat SATTOS X podle průměru stožáru?
Aktuální dokumentace výrobku stanovuje určitý rozsah průměrů stožáru. Před vytvořením otvoru a montáží je nutné ověřit, zda průměr konkrétního stožáru do tohoto rozsahu spadá.
Hodí se jedna základna SATTOS X pro každou střechu?
Ne. Podobně jako u řady VENTOS X existují varianty základen přizpůsobené různým krytinám a řešení se širším rozsahem použití.
Lze pryžovou hlavici libovolně seřezávat?
Musí se upravit podle návodu tak, aby po přizpůsobení těsně obepínala stožár. Příliš velký otvor může zhoršit těsnost.
Přenáší SATTOS X zatížení antény?
Střešní prostup nelze považovat za konstrukční upevnění stožáru. Anténa a stožár musí mít vhodné upevnění navržené pro danou instalaci.
