Przejście antenowe
SATTOS X M11
Przejście antenowe Eurovent® SATTOS X M11 wykonane z tworzywa sztucznego i nasadki gumowej. Stosowane do montażu anten o średnicy masztu od 15 do 90 mm na dachach skośnych o kącie nachylenia od 5° do 45°. Posiada podstawę do montażu przejścia antenowego na blachodachówkach o przetłoczeniu M11. Dostępne w kilku najpopularniejszych wersjach kolorystycznych wg kolorystyki RAL.
Zalety:
- Do stosowania na blachodachówkach o przetłoczeniu M11
- Odporny na promieniowanie UV
- Szybki i łatwy montaż
- Duża średnica rury
- Kompletny zestaw gotowy do montażu
Zastosowanie i dane techniczne
Eurovent® SATTOS X M11 jest stosowane jako element antenowy. Umożliwia montaż anteny o średnicy masztu od 15 do 90 mm. Podstawa przejścia antenowego jest przystosowana do montażu na dachach skośnych pokrytych blachodachówką o przetłoczeniu M11. Regulacja kąta nachylenia od 5° do 45°.
Zdjęcia
Dokumenty
Produkty systemowe

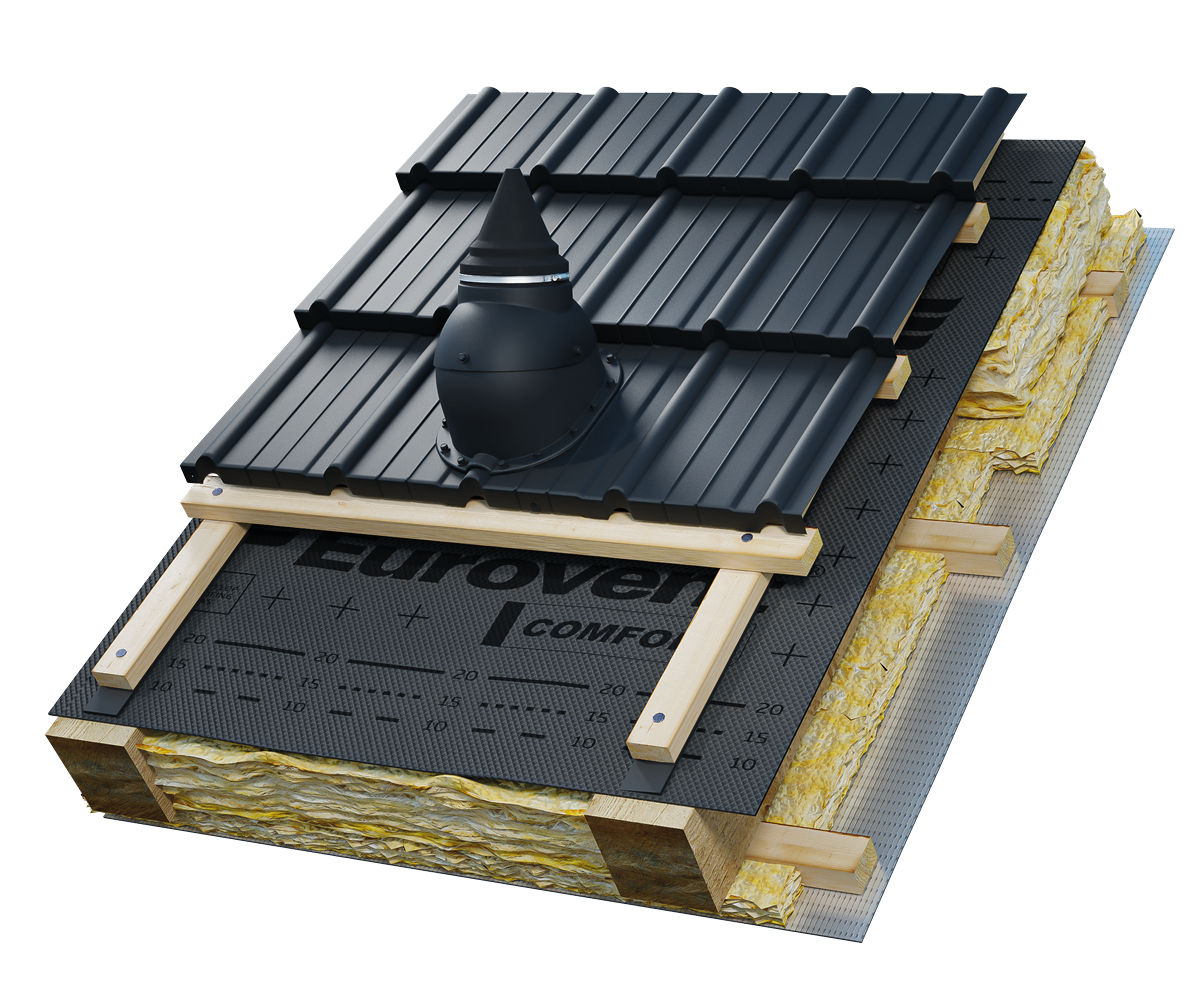

Przejście antenowe Eurovent® SATTOS X M11 umożliwia przeprowadzenie masztu przez pokrycie dachowe. Uzupełnieniem systemu są:
- membrana dachowa wysokoparoprzepuszczalna Eurovent® COMFORT, chroniąca konstrukcję dachu przed wodą i wiatrem;
- folia paroizolacyjna Eurovent® STANDARD ALU, stosowana od strony wnętrza budynku;
- taśma Eurovent® PUR do uszczelniania miejsc mocowania kontrłat;
- odpowiednio dobrane taśmy i akcesoria uszczelniające do zachowania ciągłości warstw dachu w strefie przejścia masztu.
Przejście należy dobrać do pokrycia dachowego i średnicy masztu oraz zamontować zgodnie z zaleceniami montażowymi.
WARTO WIEDZIEĆ
Do czego służy SATTOS X?
SATTOS X jest elementem umożliwiającym szczelne przeprowadzenie masztu antenowego przez połać dachową.
Jak dobrać SATTOS X do średnicy masztu?
Aktualna dokumentacja produktu przewiduje określony zakres średnic masztu. Przed wykonaniem otworu i montażem należy sprawdzić, czy średnica konkretnego masztu mieści się w tym zakresie.
Czy jedna podstawa SATTOS X pasuje do każdego dachu?
Nie. Podobnie jak w serii VENTOS X występują warianty podstaw dopasowane do różnych pokryć oraz rozwiązania o szerszym zakresie zastosowań.
Czy gumową nasadkę można dowolnie przycinać?
Należy wykonywać ją zgodnie z instrukcją, tak aby po dopasowaniu szczelnie obejmowała maszt. Zbyt duży otwór może pogorszyć szczelność.
Czy SATTOS X przenosi obciążenia anteny?
Nie należy traktować przejścia dachowego jako konstrukcyjnego mocowania masztu. Antena i maszt powinny mieć odpowiednie mocowanie przewidziane dla danej instalacji.
