Antennendurchführung
SATTOS X — M11
Eurovent® SATTOS X M11 - Antennendurchgang aus Kunststoff und Gummikappe. Dient zur Montage von Antennen mit einem Mastdurchmesser von 15 bis 90 mm auf geneigten Dächern mit einer Neigung von 5 ° bis 45 °. Es hat eine Grundplatte für die Installation des Antennendurchgang auf Steildächern die mit Pfannenblechen des Typs. M11 gedeckt sind. Das Produkt ist in mehreren der beliebtesten RAL-Farben erhältlich.
Vorteile:
- Für den Einsatz auf Dachpfannen des Typs. M11
- Beständig gegen UV-Strahlung
- Schnelle und einfache Montage
- Großer Rohrdurchmesser
- Komplettset einbaufertig
Anwendung und technische Daten

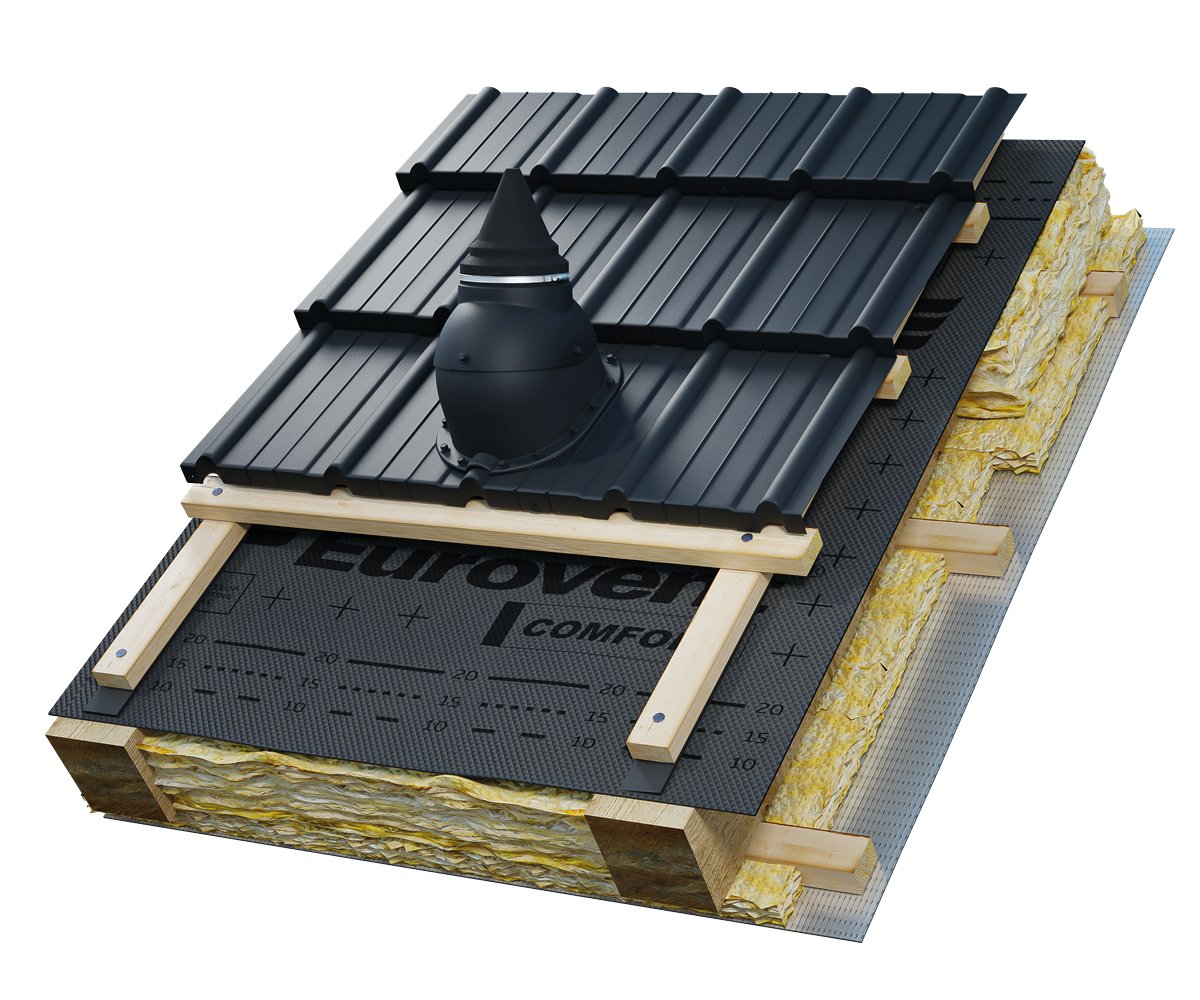

Eurovent® SATTOS X M11 wird als Antennendurchführung eingesetzt. Sie ermöglicht die Montage von Antennen mit einem Mastdurchmesser von 15 bis 90 mm. Die Grundplatte ist für die Montage auf geneigten Dächern mit Metalldachziegeln mit M11-Profil ausgelegt. Der Neigungswinkel ist von 5° bis 45° einstellbar.
Fotos
Systemprodukte
Um eine maximale Dichtheit und Langlebigkeit der Antennendurchführung zu gewährleisten, empfiehlt sich die Verwendung von Eurovent® SATTOS X M11 in Kombination mit:
- Eurovent® System-Dichtungszubehör, wie Dicht- und Klebebändern, die eine dauerhafte und dichte Verbindung des Antennenmastes mit der Dacheindeckung gewährleisten;
- Eurovent® hochdiffusionsoffenen Dachbahnen, die die Dachkonstruktion vor Feuchtigkeit schützen;
- Eurovent® Dicht- und Klebebändern, die den Montagebereich vor Witterungseinflüssen und eindringender Feuchtigkeit schützen;
- Eurovent® Dachtritt- und Dachkommunikationssystemen, die einen sicheren Zugang für Montage- und Wartungsarbeiten im Bereich des Antennenmastes ermöglichen.
Die Verwendung kompletter Eurovent® Systemlösungen gewährleistet eine dauerhaft dichte Ausführung, eine ästhetische Optik sowie die Sicherheit der Dachkonstruktion im Bereich der Antennenmontage.
Dokumente
WISSENSWERTES
Wofür wird SATTOS X verwendet?
SATTOS X ermöglicht die dichte Durchführung eines Antennenmasts durch die Dachfläche.
Wie wird SATTOS X passend zum Mastdurchmesser ausgewählt?
Die aktuelle Produktdokumentation legt einen Bereich von Mastdurchmessern fest. Vor dem Ausschneiden der Öffnung und der Montage muss geprüft werden, ob der konkrete Mastdurchmesser innerhalb dieses Bereichs liegt.
Passt eine SATTOS X-Grundplatte auf jedes Dach?
Nein. Wie bei der Serie VENTOS X gibt es an unterschiedliche Deckungen angepasste Grundplatten und Lösungen mit breiterem Anwendungsbereich.
Darf die Gummikappe beliebig zugeschnitten werden?
Der Zuschnitt muss gemäß Anleitung erfolgen, damit sie den Mast nach der Anpassung dicht umschließt. Eine zu große Öffnung kann die Dichtheit beeinträchtigen.
Trägt SATTOS X die Lasten der Antenne?
Die Dachdurchführung darf nicht als tragende Mastbefestigung betrachtet werden. Antenne und Mast benötigen geeignete, für die jeweilige Anlage vorgesehene Befestigungen.
