Przejście antenowe
SATTOS X BITU UNI EPDM
Przejście antenowe Eurovent® SATTOS X BITU UNI EPDM wykonane z wysokiej jakości tworzywa sztucznego, nasadki gumowej oraz elastycznego kołnierza izolacyjnego FLEX EPDM z grubą warstwą butylu o wymiarach 300 mm x 550 mm. Stosowane do montażu anten o średnicy masztu od 15 do 90 mm na dachach skośnych o kącie nachylenia od 5° do 45°. Posiada uniwersalną podstawę do montażu przejścia antenowego m.in. na blachach trapezowych. Dostępne w kilku najpopularniejszych wersjach kolorystycznych wg kolorystyki RAL.
Zalety:
- Uniwersalny kołnierz FLEX EPDM - do montażu m.in. na blachach trapezowych.
- Odporny na promieniowanie UV
- Szybki i łatwy montaż
- Duża średnica rury
- Kompletny zestaw gotowy do montażu
Zastosowanie i dane techniczne

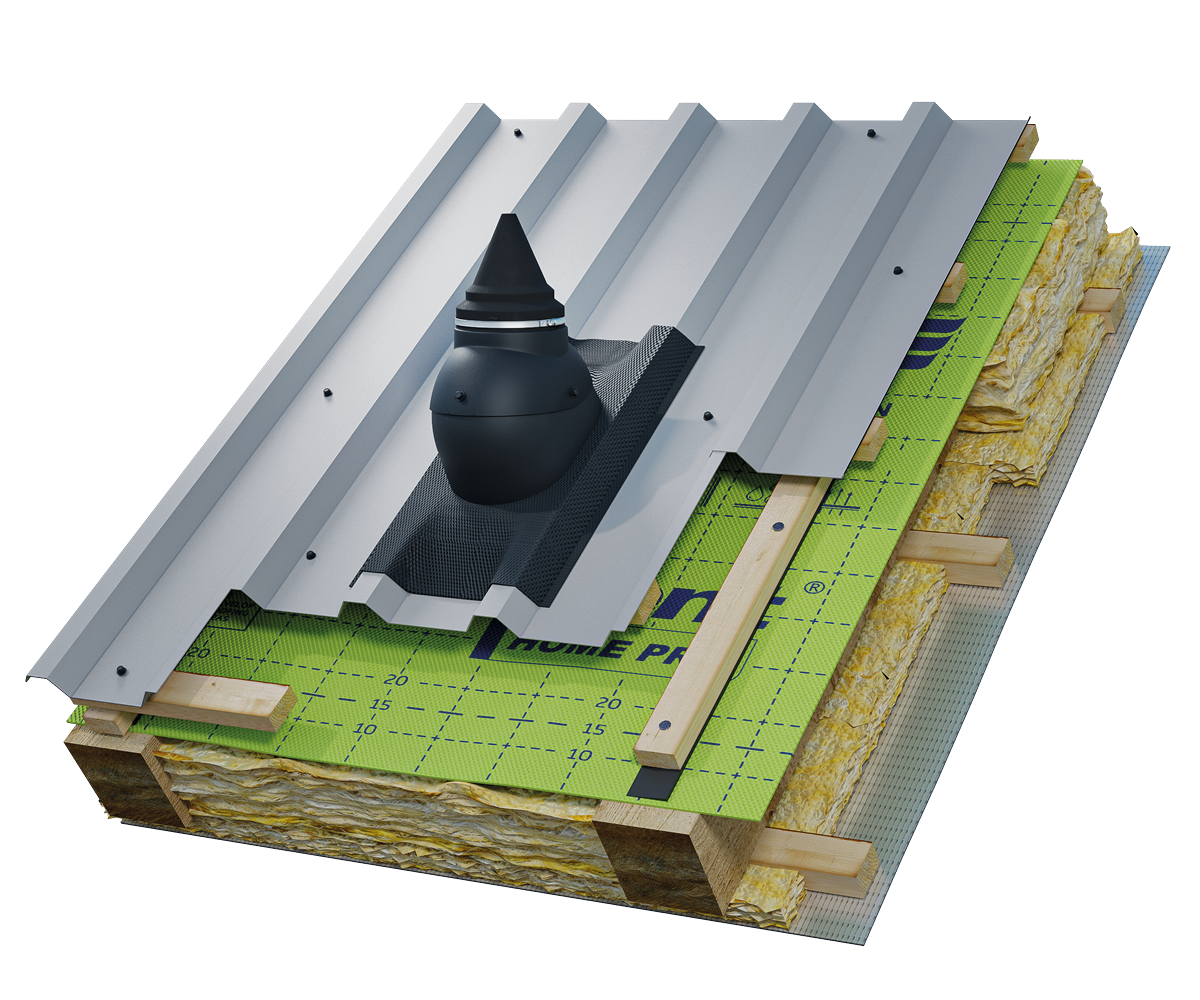

Eurovent® SATTOS X BITU UNI EPDM jest stosowane jako element umożliwiający szczelne przejście masztu antenowego przez połać dachową. Umożliwia montaż anteny o średnicy masztu od 15 do 90 mm. Posiada uniwersalną podstawę do montażu przejścia antenowego na dachach skośnych krytych m.in. blachą trapezową o wysokich i niskich przetłoczeniach. Regulacja kąta nachylenia od 5° do 45°.
Zdjęcia
Dokumenty
Produkty systemowe
Przejście antenowe Eurovent® SATTOS X BITU UNI EPDM umożliwia przeprowadzenie masztu przez pokrycie dachowe. Uzupełnieniem systemu są:
- membrana dachowa wysokoparoprzepuszczalna Eurovent® HOME PRO, chroniąca konstrukcję dachu przed wodą i wiatrem;
- folia paroszczelna Eurovent® STANDARD ALU, stosowana od strony wnętrza budynku;
- taśma Eurovent® PUR do uszczelniania miejsc mocowania kontrłat;
- odpowiednio dobrane taśmy i akcesoria uszczelniające do zachowania ciągłości warstw dachu w strefie przejścia masztu.
Przejście należy dobrać do pokrycia dachowego i średnicy masztu oraz zamontować zgodnie z zaleceniami montażowymi.
WARTO WIEDZIEĆ
Do czego służy SATTOS X?
SATTOS X jest elementem umożliwiającym szczelne przeprowadzenie masztu antenowego przez połać dachową.
Jak dobrać SATTOS X do średnicy masztu?
Aktualna dokumentacja produktu przewiduje określony zakres średnic masztu. Przed wykonaniem otworu i montażem należy sprawdzić, czy średnica konkretnego masztu mieści się w tym zakresie.
Czy jedna podstawa SATTOS X pasuje do każdego dachu?
Nie. Podobnie jak w serii VENTOS X występują warianty podstaw dopasowane do różnych pokryć oraz rozwiązania o szerszym zakresie zastosowań.
Czy gumową nasadkę można dowolnie przycinać?
Należy wykonywać ją zgodnie z instrukcją, tak aby po dopasowaniu szczelnie obejmowała maszt. Zbyt duży otwór może pogorszyć szczelność.
Czy SATTOS X przenosi obciążenia anteny?
Nie należy traktować przejścia dachowego jako konstrukcyjnego mocowania masztu. Antena i maszt powinny mieć odpowiednie mocowanie przewidziane dla danej instalacji.
