Антенный проходной элемент
SATTOS X — R28
Антенный элемент Eurovent® SATTOS X R28 изготовлен из пластмасса и резиновой насадки. Для монтажа антенн с диаметром мачты 15-65 мм, для скатных крыш с уклоном от 5 ° до 45 °. Имеет основание для крепления вентиляционного выхода на металлочерепицы черепицу с тиснением R28. Доступен в нескольких самых популярных цветовых вариантах RAL.
Преимущества"
- Для использования на металлочерепице с тиснением R28
- Устойчив к УФ-излучению.
- Быстрая и простая сборка
- Большой диаметр трубы
- Полный комплект готов к установке
Применение и технические характеристики

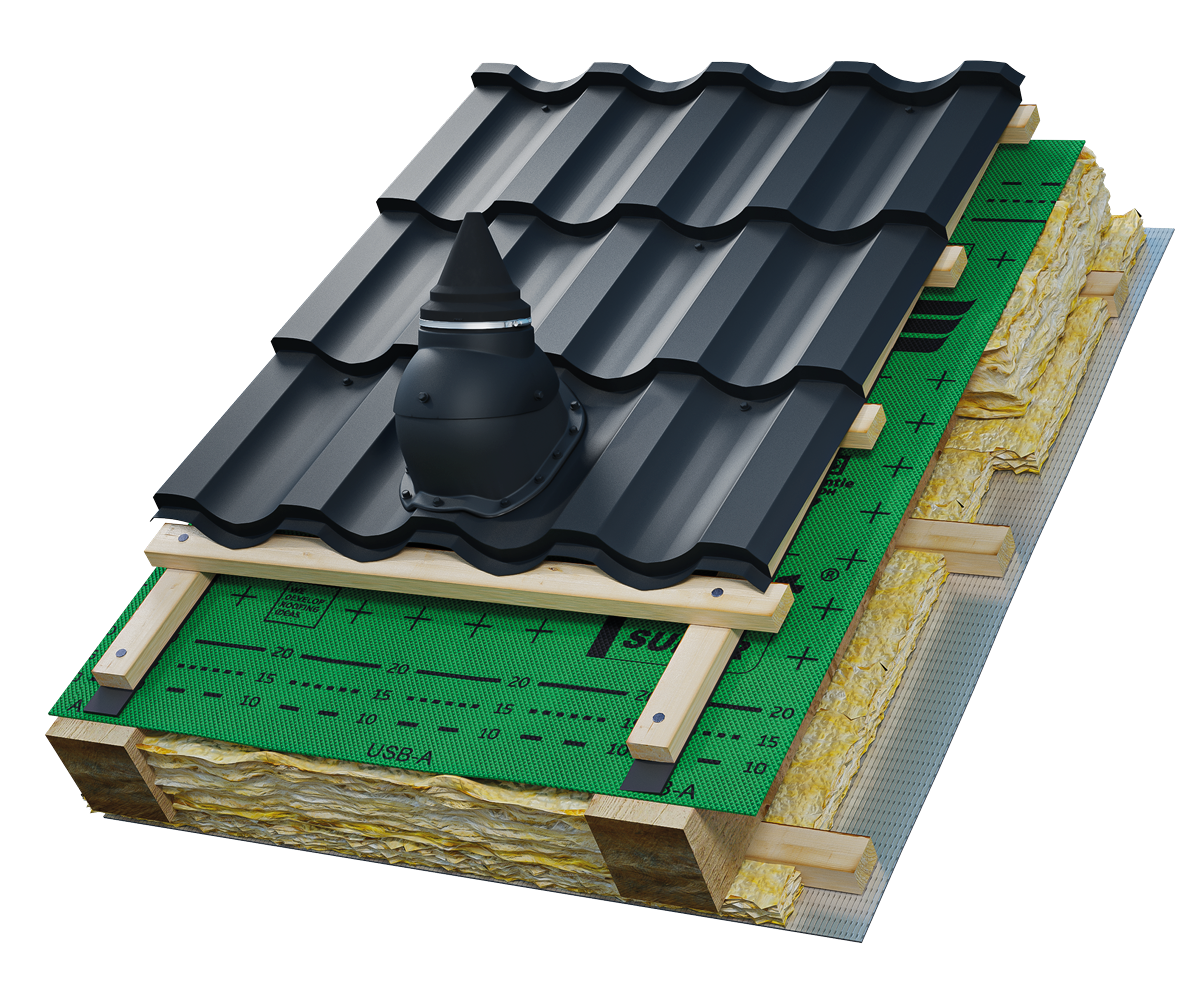

Eurovent® SATTOS X R28 применяется как антенный проходной элемент. Позволяет устанавливать антенны с диаметром мачты от 15 до 90 мм. Основание предназначено для монтажа на скатных крышах, покрытых металлочерепицей с профилем R28. Регулировка угла наклона от 5° до 45°.
Системные продукты
Для обеспечения максимальной герметичности и долговечности антенного проходного элемента рекомендуется использовать Eurovent® SATTOS X R28 совместно с:
- системными уплотнительными аксессуарами Eurovent®, такими как герметизирующие и клеящие ленты, обеспечивающими долговечное и герметичное крепление антенной мачты в зоне кровельного покрытия;
- высокопаропроницаемыми кровельными мембранами Eurovent®, защищающими конструкцию крыши от влаги и образования конденсата;
- герметизирующими и клеящими лентами Eurovent®, защищающими зону монтажа от воздействия атмосферных факторов;
- элементами системы кровельной безопасности Eurovent®, обеспечивающими безопасный доступ для монтажа и обслуживания в зоне установки антенной мачты.
Использование комплексных системных решений Eurovent® гарантирует долговечную герметичность, эстетичный внешний вид и безопасность конструкции крыши вокруг места установки антенного оборудования.
Документы
Фотографии
ПОЛЕЗНО ЗНАТЬ
Для чего применяется SATTOS X?
SATTOS X обеспечивает герметичный проход антенной мачты через скат крыши.
Как подобрать SATTOS X по диаметру мачты?
Актуальная документация продукта предусматривает определённый диапазон диаметров мачты. Перед вырезанием отверстия и монтажом нужно проверить, входит ли диаметр конкретной мачты в этот диапазон.
Подходит ли одно основание SATTOS X для любой крыши?
Нет. Как и в серии VENTOS X, существуют основания для разных покрытий и решения с более широкой областью применения.
Можно ли произвольно подрезать резиновый колпачок?
Подрезку следует выполнять по инструкции, чтобы после подгонки колпачок герметично охватывал мачту. Слишком большое отверстие может ухудшить герметичность.
Воспринимает ли SATTOS X нагрузки от антенны?
Кровельный проход нельзя считать конструктивным креплением мачты. Антенна и мачта должны иметь подходящее крепление, предусмотренное для данной установки.
