Антенный проходной элемент
SATTOS X — PLUS C
Антенный элемент Eurovent® SATTOS X C изготовлен из пластмасса и резиновой насадки. Для монтажа антенн с диаметром мачты 15-65 мм, для скатных крыш с уклоном от 5 ° до 45 °. Имеет основание для установки вентиляционного выхода на бетонную крышу, покрытую BRAAS CELTYCKA; BENDERS PALEMA; NELSKAMP SIGMA. Вентиляционный выход доступен в нескольких самых популярных цветовых вариантах цвета RAL.
Преимущества:
- Для бетонной черепицы - кельтского типа
- Устойчив к УФ-излучению.
- Быстрая и простая сборка
- Большой диаметр трубы
- Полный комплект готов к установке
Применение и технические характеристики

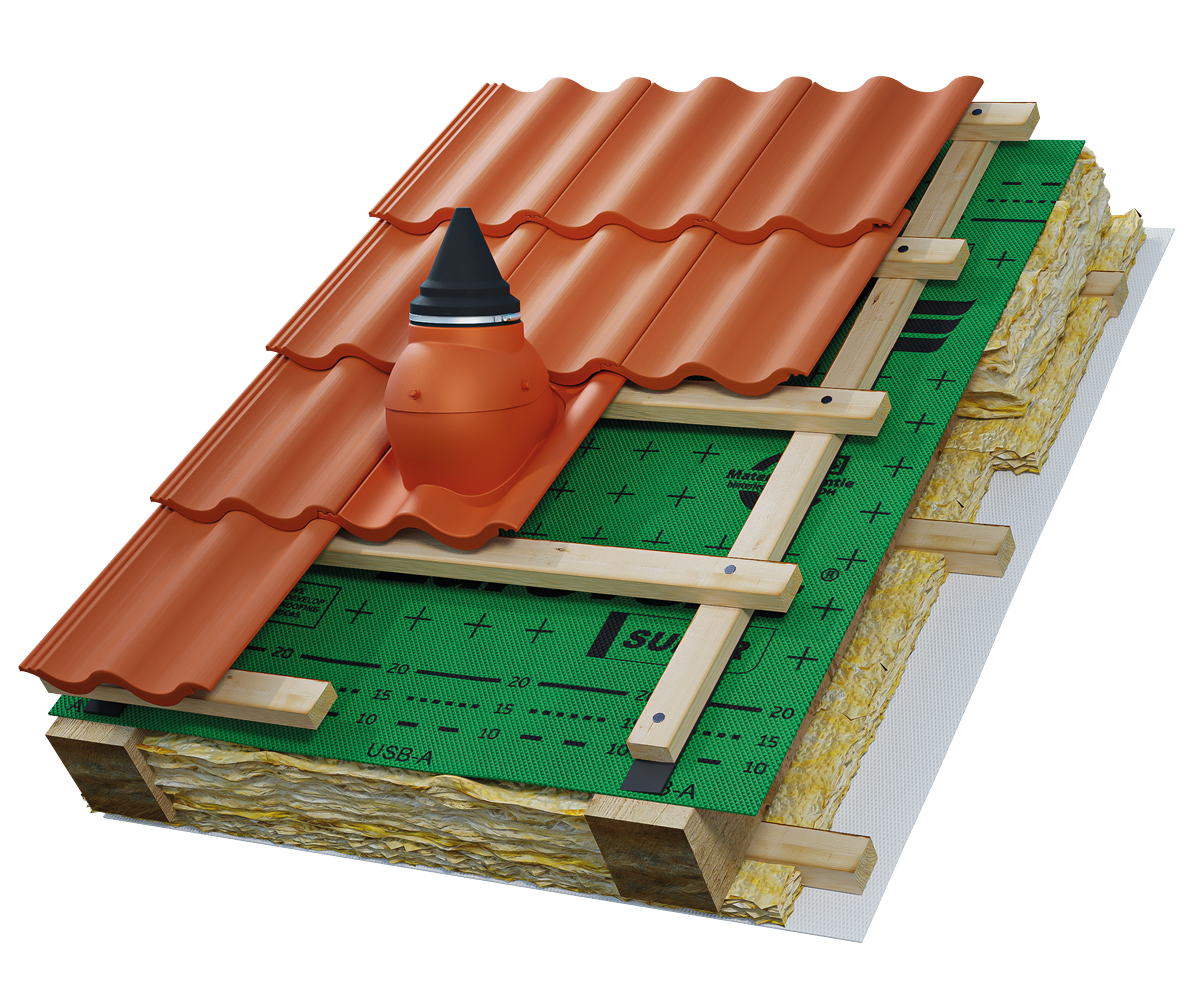

Eurovent® SATTOS X PLUS C применяется как антенный проходной элемент. Позволяет устанавливать антенны с диаметром мачты от 15 до 90 мм. Основание предназначено для монтажа на скатных крышах, покрытых бетонной черепицей BRAAS CELTYCKA, BENDERS PALEMA и NELSKAMP SIGMA. Регулировка угла наклона — от 5° до 45°.
Фотографии
Системные продукты
Для обеспечения максимальной герметичности и долговечности прохода антенной мачты рекомендуется использовать Eurovent® SATTOS X PLUS C совместно с:
- системными уплотнительными аксессуарами Eurovent®, такими как герметизирующие и клеящие ленты, обеспечивающими надёжное уплотнение в зоне установки мачты;
- высокопаропроницаемыми кровельными мембранами Eurovent®, защищающими конструкцию крыши от воздействия влаги;
- элементами системы кровельной безопасности и кровельными аксессуарами Eurovent®, обеспечивающими безопасный доступ и профессиональный монтаж антенного оборудования;
- другими совместимыми системными компонентами Eurovent®, обеспечивающими полную интеграцию и совместимость всех кровельных соединений.
Использование комплексных системных решений Eurovent® гарантирует долговечную герметичность, эстетичный внешний вид и безопасность конструкции крыши в зоне установки антенной мачты.
Документы
ПОЛЕЗНО ЗНАТЬ
Для чего применяется SATTOS X?
SATTOS X обеспечивает герметичный проход антенной мачты через скат крыши.
Как подобрать SATTOS X по диаметру мачты?
Актуальная документация продукта предусматривает определённый диапазон диаметров мачты. Перед вырезанием отверстия и монтажом нужно проверить, входит ли диаметр конкретной мачты в этот диапазон.
Подходит ли одно основание SATTOS X для любой крыши?
Нет. Как и в серии VENTOS X, существуют основания для разных покрытий и решения с более широкой областью применения.
Можно ли произвольно подрезать резиновый колпачок?
Подрезку следует выполнять по инструкции, чтобы после подгонки колпачок герметично охватывал мачту. Слишком большое отверстие может ухудшить герметичность.
Воспринимает ли SATTOS X нагрузки от антенны?
Кровельный проход нельзя считать конструктивным креплением мачты. Антенна и мачта должны иметь подходящее крепление, предусмотренное для данной установки.
