Ventiliacinis kaminėlis
VENTOS X — F22
Pažangus Eurovent® VENTOS X F22 stogo kaminas su 170 mm skersmens ir 150 mm skersmens ventiliacijos skerspjūviu yra pagamintas iš aukštos kokybės plastiko. Kaminėlio konstrukcija padeda vėdinti naudojant vėjo energiją ir užtikrina tinkamą trauką. Jame yra antikondensacinė sistema, kuri neleidžia kondensatui tekėti už stogo ribų. Profiliuotas dangtelis apsaugo nuo lietaus vandens patekimo į vidų. Polinkio kampą galima reguliuoti nuo 5° iki 45°. Jis turi pagrindą, skirtą vėdinimo kaminui montuoti ant stogo dangos lakštų su F22 briaunomis. Galima rinktis iš kelių populiariausių RAL spalvų.
Privalumai:
- Atsparus UV spinduliams
- Atitinka PN-83/B-03430 standartą
- Skirta naudoti ant stogo dangos lakštų su F22 briaunomis
- Didelis vėdinimo paviršius
- Įrengta antikondensacinė sistema
- Visas rinkinys paruoštas montavimui
Naudojimas ir techniniai duomenys

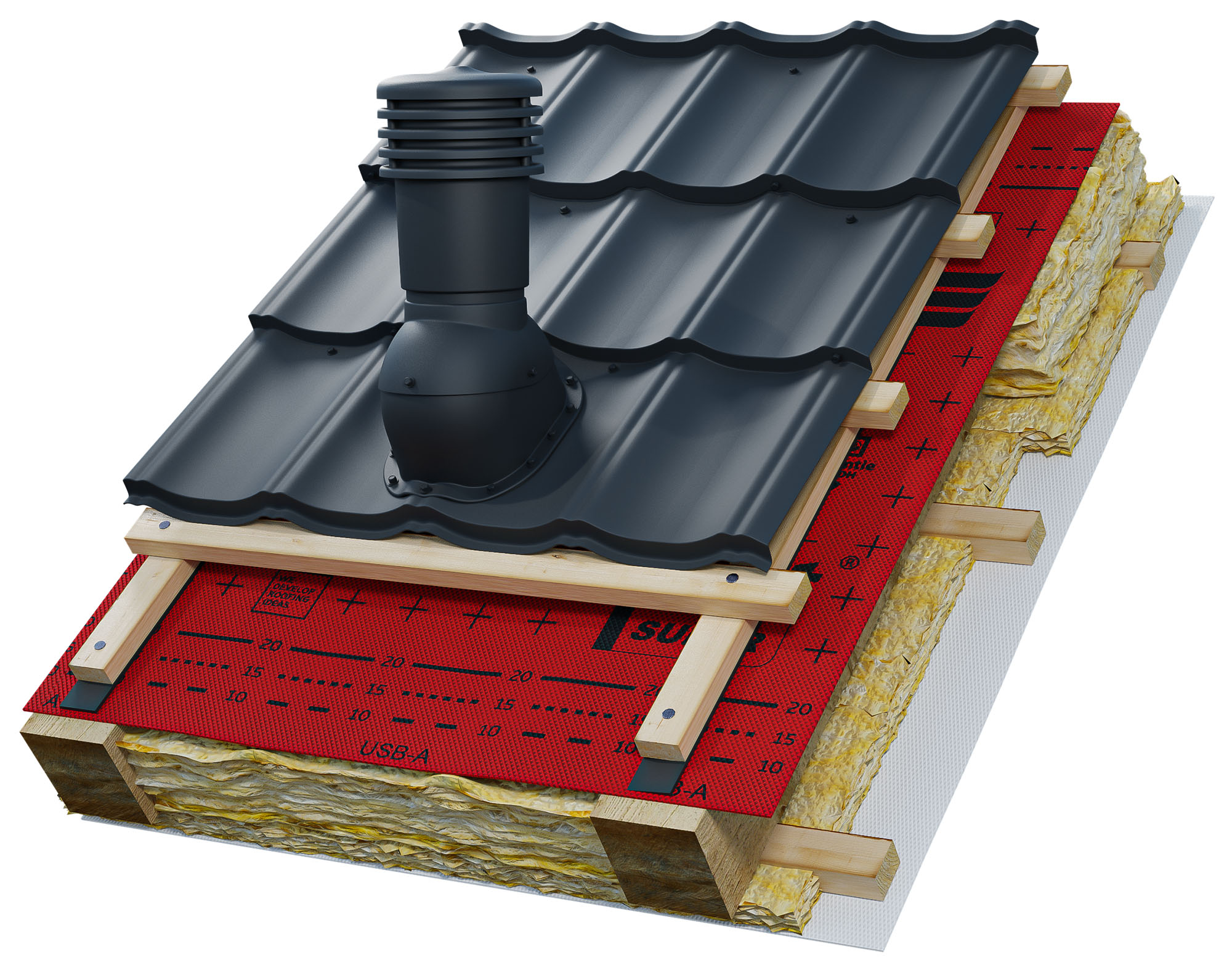

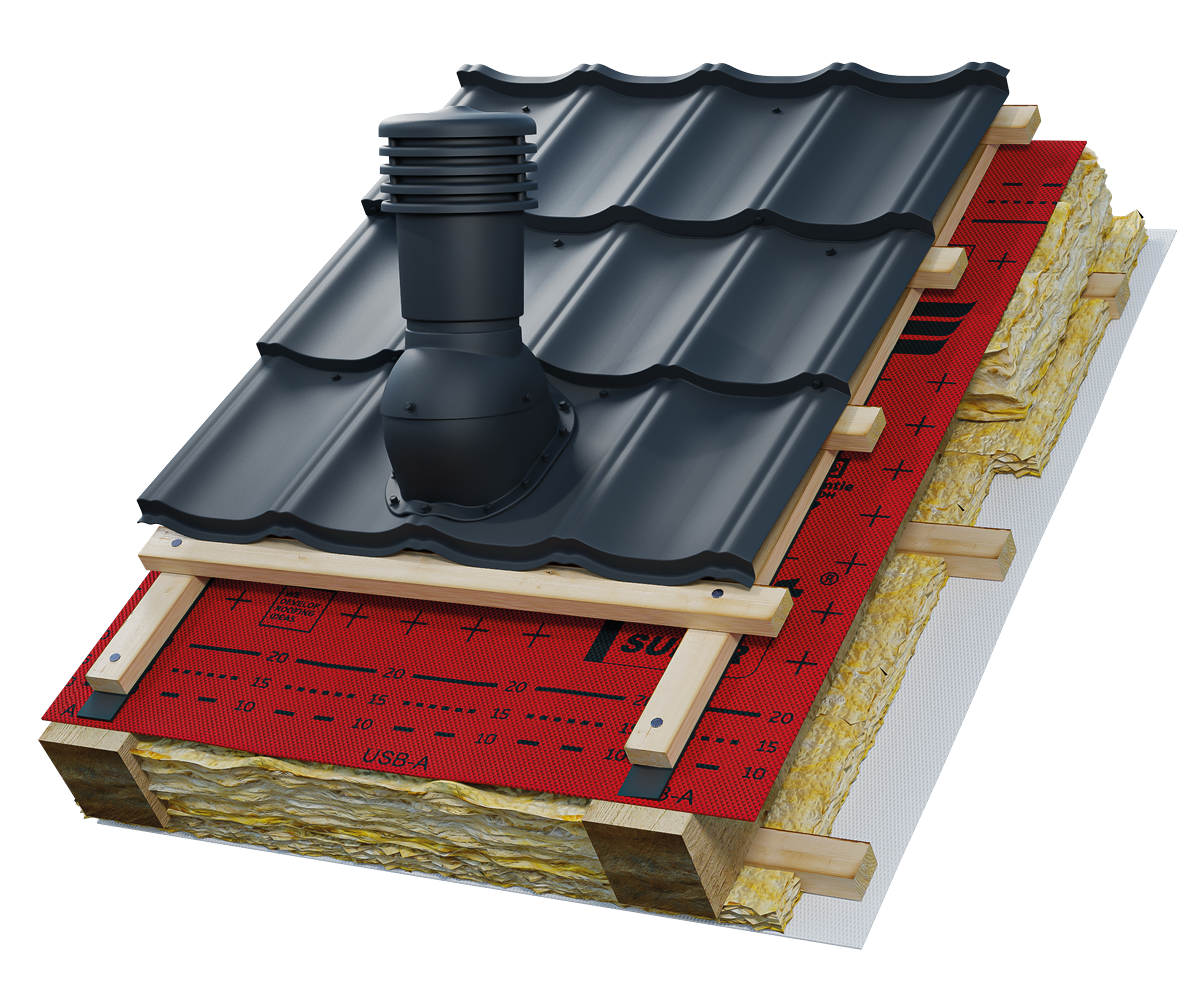

Stogo ventiliacinis kaminėlis Eurovent® VENTOS X F22 naudojamas kaip mechaninės ir natūraliosios ventiliacijos ortakių stogo išvadas gyvenamuosiuose ir visuomeninės paskirties pastatuose. Ventiliacinis kaminėlis Eurovent® VENTOS X F22 atitinka standartą PN-83/B-03430 su pakeitimu /Az3. Kaminėlio pagrindas pritaikytas montuoti ant šlaitinių stogų, dengtų metalinių čerpių danga su F22 profiliu. Nuolydžio kampas reguliuojamas nuo 5° iki 45°.
Sisteminiai produktai
Siekiant užtikrinti maksimalų ventiliacijos efektyvumą ir stogo jungčių sandarumą, Eurovent® VENTOS X F22 rekomenduojama naudoti kartu su:
- Eurovent® sistemos montavimo priedais, tokiais kaip sandarinimo ir lipniosios juostos (pvz., FLEX X, FLEXOS X, SEAL EPDM), kurios užtikrina patvarų ir sandarų ventiliacinio kaminėlio sujungimą su stogo danga;
- labai laidžiomis garams Eurovent® stogo membranomis, kurios padeda užtikrinti tinkamą stogo šlaito ventiliaciją ir apsaugo stogo konstrukciją nuo drėgmės;
- Eurovent® sandarinimo ir lipniosiomis juostomis, kurios apsaugo montavimo zoną nuo atmosferos poveikio ir drėgmės prasiskverbimo;
- Eurovent® stogo saugos ir judėjimo sistemos elementais, kurie palengvina saugų priėjimą prie ventiliacinio kaminėlio techninei priežiūrai.
Naudojant kompleksinius Eurovent® sisteminius sprendimus užtikrinamas efektyvus drėgmės pašalinimas, stabilus oro srautas ir ilgalaikis visos stogo sistemos sandarumas.
Nuotraukos
Nuotraukos
VERTA ŽINOTI
Kam skirtas Eurovent® VENTOS X?
VENTOS X yra stogo ventiliacijos kaminėlis, naudojamas kaip natūralios arba mechaninės ventiliacijos ortakių galinis elementas. Konkretus prijungimo būdas turi atitikti pastato vėdinimo sistemos projektą.
Kodėl VENTOS X turi 150 mm skersmens jungtį?
150 mm skersmuo yra kaminėlio konstrukcinis parametras, į kurį reikia atsižvelgti parenkant ortakius ir galimas redukcines jungtis. Negalima savavališkai mažinti sistemos skersmens nepatikrinus reikiamo oro srauto ir pasipriešinimo srautui.
Kokią funkciją atlieka antikondensacinė sistema?
Kaminėlio konstrukcija suprojektuota taip, kad jame susidaręs kondensatas galėtų būti pašalinamas į išorę. Tačiau tai nepakeičia tinkamo ventiliacijos ortakių įrengimo ir, jei to reikia sistemai, jų izoliavimo.
Ar pakanka pasirinkti pagrindą, pažymėtą, pavyzdžiui, N25 arba R28?
Ne visada. Žymėjimas nurodo pagrindo geometriją, tačiau prieš perkant verta patikrinti konkretų stogo dangos gamintoją ir modelį aktualiame Eurovent® suderinamumo sąraše.
Ar kaminėlį galima pritaikyti prie stogo nuolydžio?
VENTOS X reguliuojama konstrukcija leidžia nustatyti kaminėlio padėtį ant šlaitinių stogų gaminio dokumentacijoje nurodytose ribose. Prieš montuojant reikia patikrinti konkretaus varianto reguliavimo diapazoną.
