Lüftungskamin
VENTOS X — F22
Eurovent® VENTOS X F22 ist ein weiterentwickelter Dachentlüfter mit einem Entlüftungsdurchmesser von 170 mm und einer Entlüftungsöffnung von 150 mm. Hergestellt ist er aus hochwertigem Kunststoff. Die Konstruktion des Dachentlüfters unterstützt die Belüftung durch die Nutzung der Kraft des Windes und sorgt so für den richtigen Entlüftungszug. Der Dachentlüfter verfügt über ein Antikondensationssystem, das Kondenswasser außerhalb des Daches abführt. Die profilierte Grundplatte verhindert zudem das Eindringen von Regenwasser. Der Neigungswinkel des Produkts lässt sich von 5 ° bis 45 einstellen. Dank eines Sockels eignet sich der Dachentlüfter für die Installation auf Steildächern die mit Pfannenblechen des Typs. F22 gedeckt sind. Der Dachentlüfter ist in mehreren der beliebtesten RAL-Farben erhältlich.
Vorteile:
- UV-beständig
- Entspricht der Norm PN-83/B-03430
- Zur Verwendung auf Pfannenblechen des Typs F22
- Große Lüftungsfläche
- Anti-Kondensationssystem
- Komplettset einbaufertig
Anwendung und technische Daten

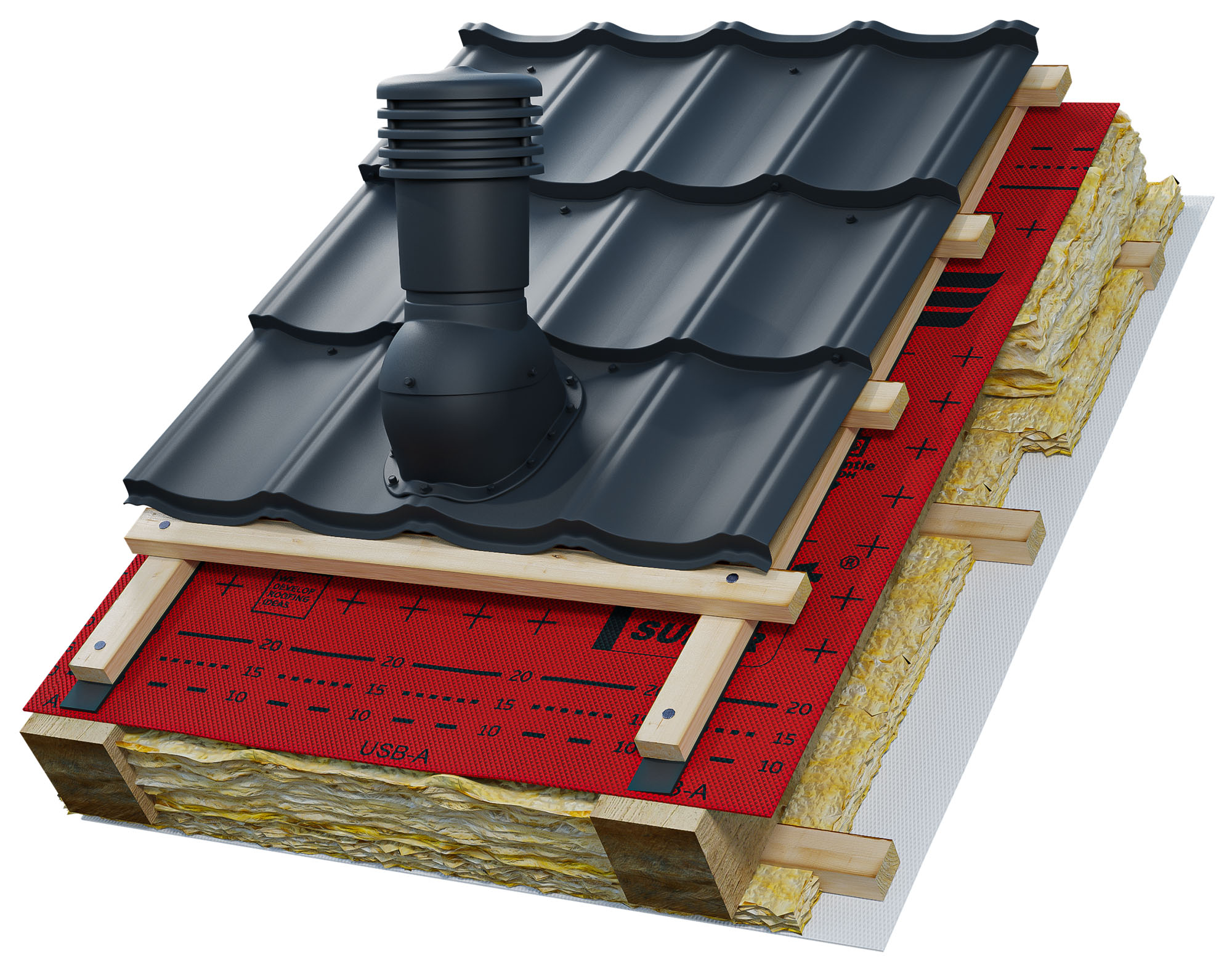

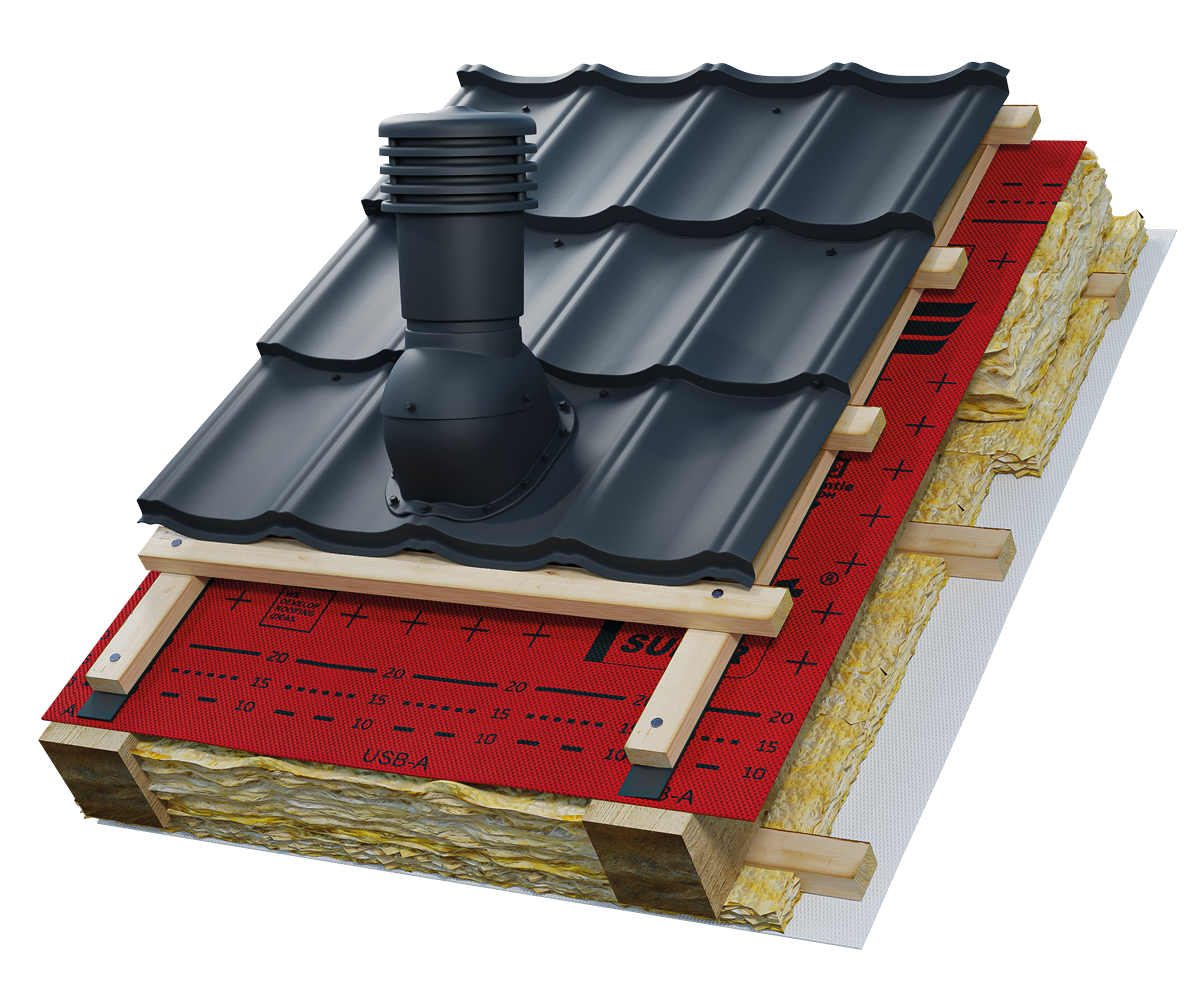

Der Dachlüfter Eurovent® VENTOS X F22 wird als Dachdurchführung für Leitungen der mechanischen und natürlichen Lüftung in Wohngebäuden sowie öffentlichen Gebäuden eingesetzt. Der Lüftungskamin Eurovent® VENTOS X F22 entspricht der Norm PN-83/B-03430 einschließlich Änderung /Az3. Die Grundplatte ist für die Montage auf Steildächern mit Metalldachziegeln mit F22-Profil ausgelegt. Der Neigungswinkel ist von 5° bis 45° einstellbar.
Systemprodukte
Um eine maximale Lüftungsleistung und die Dichtheit der Dachanschlüsse zu gewährleisten, empfiehlt es sich, Eurovent® VENTOS X F22 zusammen mit folgenden Produkten einzusetzen:
- Montagezubehör des Eurovent® Systems wie Dichtungs- und Klebebänder (z. B. FLEX X, FLEXOS X, SEAL EPDM), die eine dauerhafte und dichte Verbindung des Lüftungskamins mit der Dacheindeckung ermöglichen;
- hochdiffusionsoffenen Dachbahnen von Eurovent®, die eine ordnungsgemäße Belüftung der Dachfläche unterstützen und die Dachkonstruktion vor Feuchtigkeit schützen;
- Dichtungs- und Klebebändern von Eurovent®, die den Montagebereich vor Witterungseinflüssen und dem Eindringen von Feuchtigkeit schützen;
- Dachtritt- und Dachkommunikationssystemen von Eurovent®, die einen sicheren Zugang für Wartungsarbeiten zum Lüftungskamin erleichtern.
Die Verwendung kompletter Systemlösungen von Eurovent® gewährleistet eine wirksame Feuchtigkeitsableitung, einen stabilen Luftstrom und eine dauerhafte Dichtheit des gesamten Dachsystems.
Fotos
Fotos
WISSENSWERTES
Wofür ist Eurovent® VENTOS X vorgesehen?
VENTOS X dient als Dachabschluss von Leitungen der natürlichen oder mechanischen Lüftung. Der Anschluss muss auf die geplante Lüftungsanlage abgestimmt werden.
Was ist beim Anschluss Ø150 mm zu beachten?
Ø150 mm ist der Anschlussdurchmesser des Produkts. Reduzierungen sollten nur unter Berücksichtigung der erforderlichen Luftleistung der Anlage eingesetzt werden.
Welche Funktion hat das Antikondensationssystem?
Die Konstruktion ist darauf ausgelegt, im Dachlüfter entstehendes Kondensat nach außen abzuleiten. Eine fachgerechte Ausführung der Lüftungsleitung bleibt trotzdem erforderlich.
Reicht die Auswahl einer Grundplatte N25 oder R28?
Nicht immer. Der konkrete Hersteller und das Modell der Dacheindeckung sollten anhand der aktuellen Kompatibilitätsliste überprüft werden.
Kann der Dachlüfter an die Dachneigung angepasst werden?
Ja, innerhalb des in der aktuellen technischen Dokumentation für die jeweilige Variante angegebenen Bereichs.
