Antenos praėjimo elementas
SATTOS X — F22
Eurovent® SATTOS X F22 anteninis švininis antgalis, pagamintas iš plastiko ir guminio dangtelio. Jis naudojamas antenoms, kurių skersmuo nuo 15 iki 65 mm, montuoti ant šlaitinių stogų, kurių nuolydis nuo 5° iki 45°. Jis turi pagrindą, skirtą vėdinimo kaminui montuoti ant stogo dangos lakštų su F22 briaunomis. Galima rinktis iš kelių populiariausių RAL spalvų.
Privalumai:
- Skirta naudoti ant stogo dangos lakštų su F22 briaunomis
- Atsparus UV spinduliams
- Greitas ir paprastas montavimas
- Didelis vamzdžio skersmuo
- Visas rinkinys paruoštas montavimui
Naudojimas ir techniniai duomenys

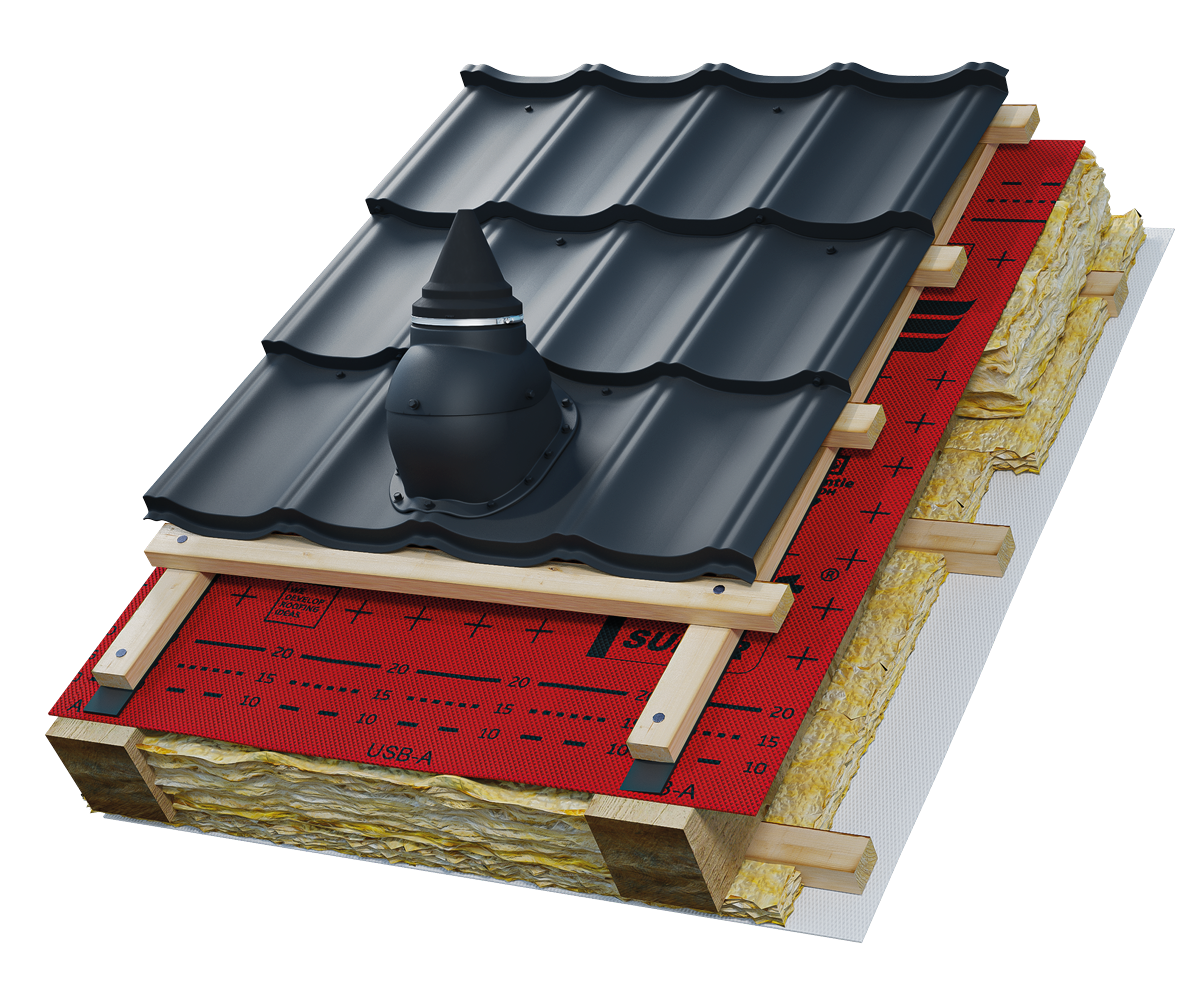

Eurovent® SATTOS X F22 naudojamas kaip antenos praėjimo elementas. Leidžia montuoti antenas, kurių stiebo skersmuo nuo 15 iki 90 mm. Pagrindas pritaikytas montuoti ant šlaitinių stogų, dengtų metalinių čerpių danga su F22 profiliu. Nuolydžio kampas reguliuojamas nuo 5° iki 45°.
Nuotraukos
Sisteminiai produktai
Siekiant užtikrinti maksimalų antenos praėjimo elemento sandarumą ir ilgaamžiškumą, rekomenduojama Eurovent® SATTOS X F22 naudoti kartu su:
- Eurovent® sistemos sandarinimo ir klijavimo priedais, kurie užtikrina sandarų antenos stiebo montavimą stogo šlaito zonoje,
- Eurovent® labai laidžiomis garams stogo membranomis, kurios padeda apsaugoti stogo konstrukciją nuo drėgmės ir kondensato,
- Eurovent® sandarinimo ir lipniosiomis juostomis, kurios apsaugo montavimo vietą nuo atmosferos poveikio,
- Eurovent® stogo saugos ir judėjimo sistemos elementais, kurie užtikrina saugų priėjimą atliekant priežiūros darbus sumontuoto antenos stiebo zonoje.
Naudojant visapusiškus Eurovent® sisteminius sprendimus užtikrinamas ilgalaikis sandarumas, estetiška išvaizda ir stogo konstrukcijos saugumas aplink antenos montavimo vietą.
Dokumentai
VERTA ŽINOTI
Kam skirtas SATTOS X?
SATTOS X leidžia sandariai pravesti antenos stiebą per stogo šlaitą.
Kaip parinkti SATTOS X pagal stiebo skersmenį?
Aktualioje gaminio dokumentacijoje nurodytas tam tikras stiebų skersmenų diapazonas. Prieš darant angą ir montuojant reikia patikrinti, ar konkretaus stiebo skersmuo patenka į šį diapazoną.
Ar vienas SATTOS X pagrindas tinka visiems stogams?
Ne. Kaip ir VENTOS X serijoje, yra skirtingoms dangoms pritaikytų pagrindų ir platesnio naudojimo sprendimų.
Ar guminį gaubtelį galima apipjauti laisvai?
Jį reikia apipjauti pagal instrukciją, kad pritaikytas sandariai apgaubtų stiebą. Per didelė anga gali pabloginti sandarumą.
Ar SATTOS X perima antenos apkrovas?
Stogo pravedimo negalima laikyti konstrukciniu stiebo tvirtinimu. Antena ir stiebas turi būti tinkamai pritvirtinti pagal konkrečios sistemos reikalavimus.
