Rotierender Lüftungskamin
VENTOS X ROTO — M11
Eurovent® VENTOS X ROTO M11 ist ein weiterentwickelter Dachentlüfter mit einem Entlüftungsdurchmesser von 150 mm und einer Entlüftungsöffnung von 170 mm. Hergestellt ist er aus hochwertigem Kunststoff, Aluminium und verzinktem Stahl. Er ist mit einem unterstützenden Ventilator ausgestattet, der einen niedrigen Drehwiderstand und einen hohen Wirkungsgrad gewährleistet. Der Ventilator ist mit 15 Aluminium-Schaufeln ausgestattet, die so geformt sind, dass sie den natürlichen Zug des Entlüftungskanals verstärken und eine Richtungsänderung des Entlüftungsvorgangs verhindern (Vermeidung von Fallwind). Die Konstruktion des Dachentlüfters unterstützt die Belüftung durch die Nutzung der Kraft des Windes und sorgt so für den richtigen Entlüftungszug. Der Dachentlüfter verfügt über ein Antikondensationssystem, das Kondenswasser außerhalb des Daches abführt. Die profilierte Grundplatte verhindert zudem das Eindringen von Regenwasser. Der Neigungswinkel des Produkts lässt sich von 5 ° bis 45 ° einstellen. Dank eines Sockels eignet sich der Dachentlüfter für die Installation auf Steildächern die mit Pfannenblechen des Typs M11 gedeckt sind. Der Dachentlüfter ist in mehreren der beliebtesten RAL-Farben erhältlich.
Vorteile:
- Ermöglicht einen natürlichen Luftzug
- verhindert Luftrückstau und Fallwind
- Entspricht der Norm PN-83/B-03430
- Große Lüftungsfläche
- Anti-Kondensationssystem
- Komplettset einbaufertig
Anwendung und technische Daten

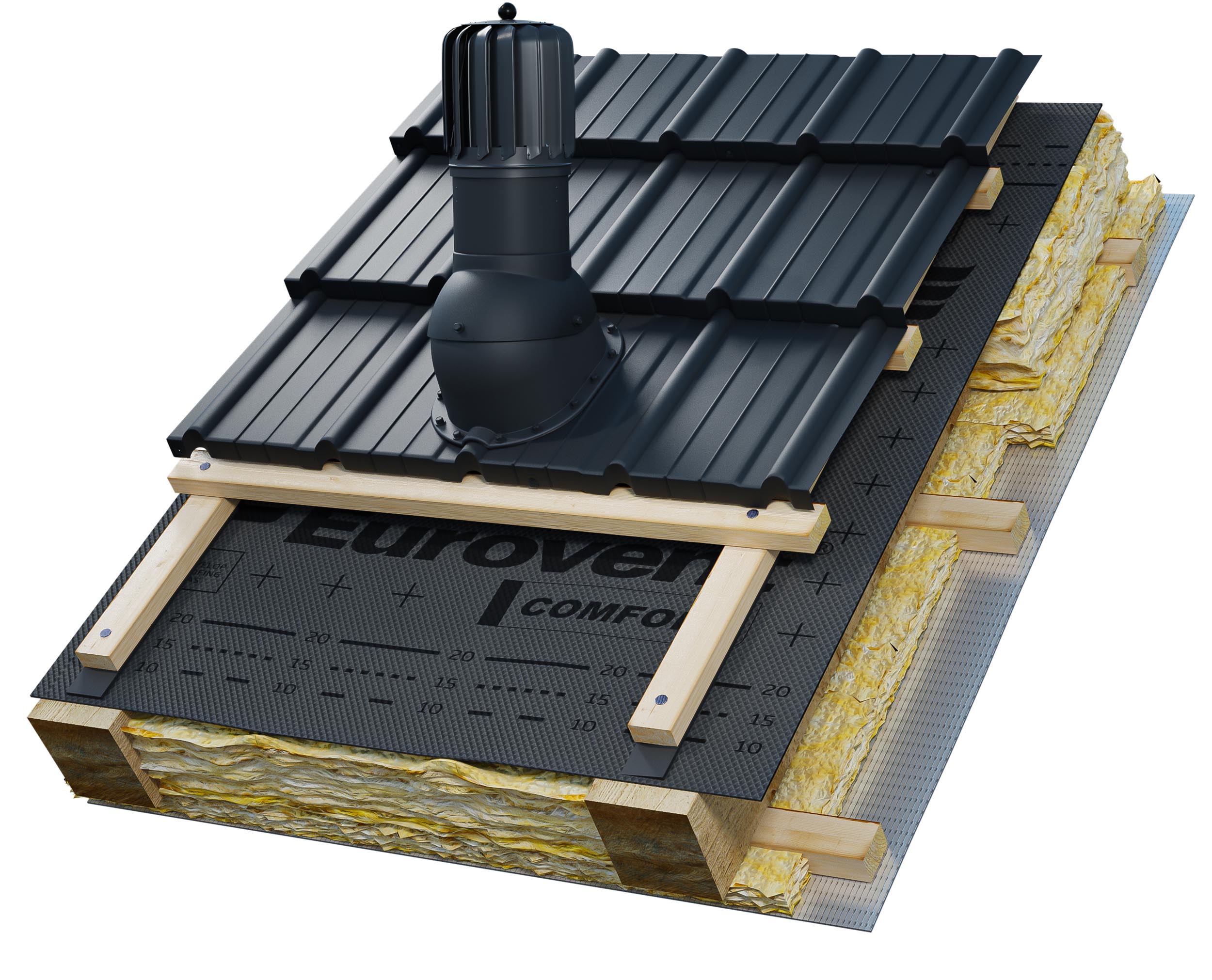

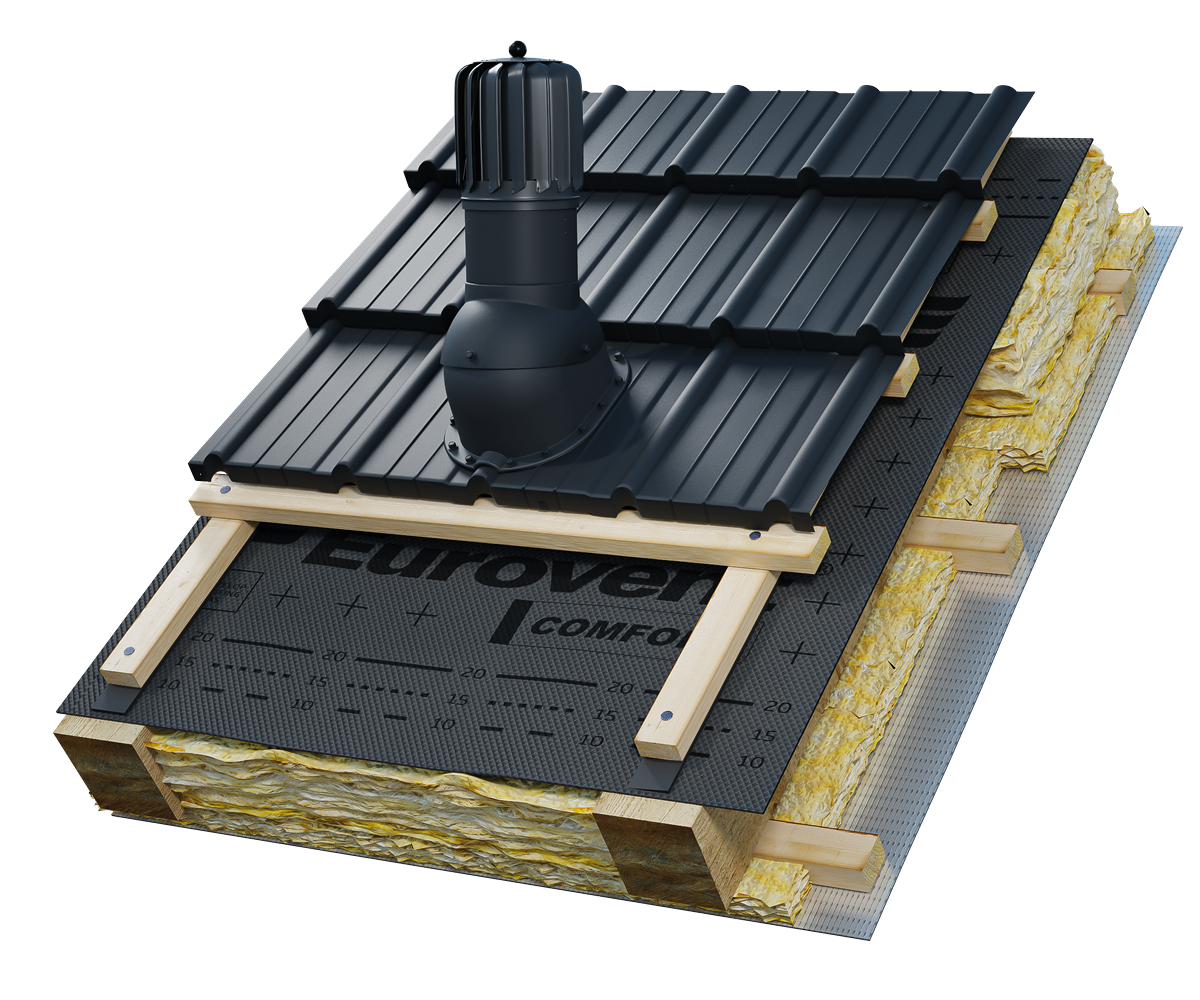

Der rotierende Dachlüfter Eurovent® VENTOS X ROTO M11 wird als Dachdurchführung für Leitungen der natürlichen Lüftung in Wohngebäuden sowie öffentlichen Gebäuden eingesetzt. Der Lüftungskamin entspricht der Norm PN-83/B-03430 einschließlich Änderung /Az3. Die Grundplatte ist für die Montage auf Steildächern mit Metalldachziegeln mit M11-Profil ausgelegt. Der Neigungswinkel ist von 5° bis 45° einstellbar.
Systemprodukte
Um eine maximale Lüftungsleistung und die Dichtheit der Dachanschlüsse zu gewährleisten, empfiehlt es sich, Eurovent® VENTOS X ROTO M11 zusammen mit folgenden Produkten einzusetzen:
- Montagezubehör des Eurovent® Systems wie FLEX X, FLEXOS X sowie SEAL EPDM, das eine dauerhafte und dichte Verbindung des Lüftungskamins mit der Dacheindeckung gewährleistet;
- hochdiffusionsoffenen Dachbahnen von Eurovent®, die eine ordnungsgemäße Belüftung der Dachfläche unterstützen und die Dachkonstruktion vor Feuchtigkeit schützen;
- Dichtungs- und Klebebändern von Eurovent®, die die Montagebereiche vor Witterungseinflüssen und dem Eindringen von Feuchtigkeit schützen;
- Dachtritt- und Dachkommunikationssystemen von Eurovent®, die einen sicheren Zugang für Wartungsarbeiten zum Lüftungskamin erleichtern.
Die Verwendung kompletter Systemlösungen von Eurovent® gewährleistet eine wirksame Feuchtigkeitsableitung, einen stabilen Luftstrom und eine dauerhafte Dichtheit des gesamten Dachsystems.
Fotos
WISSENSWERTES
Für welche Lüftungsart ist VENTOS X ROTO vorgesehen?
ROTO dient vor allem als Abschluss von Leitungen für natürliche Lüftung. Die Turbine nutzt die Luftbewegung um das Dach zur Unterstützung des Zugs.
Verbessert die Turbine immer eine schlecht funktionierende Lüftung?
Das darf nicht vorausgesetzt werden. Zugprobleme können unter anderem durch falschen Kanalquerschnitt, Länge oder Führung, unzureichende Zuluft oder die Lage der Austrittsöffnung entstehen.
Garantiert ROTO, dass kein Rückstrom auftritt?
Die Konstruktion soll rückströmende Luft begrenzen und den Zug unterstützen. Die richtige Funktion des Gesamtsystems hängt jedoch auch von der Installation und den Bedingungen am Gebäude ab.
Kann ROTO als Auslass einer mechanischen Lüftung eingesetzt werden?
Die Hauptanwendung ist die natürliche Lüftung. Andere Anwendungen sollten in der technischen Dokumentation und der Anlagenplanung bestätigt sein.
Muss auch bei ROTO die Kompatibilität der Grundplatte mit der Deckung geprüft werden?
Ja. Für die Auswahl der Grundplatte gilt derselbe Grundsatz wie bei der Standardserie VENTOS X.
