WSPORNIK 400/20 mm
SUPPORT METAL 400/20
Inne kolory dostępne na zamówienie
Wspornik Eurovent® SUPPORT METAL 400/20 jest elementem montażu mocownika ławy kominiarskiej oraz stopnia kominiarskiego. Wykonany z blachy stalowej ocynkowanej ogniowo. Wspornik umożliwia montaż komunikacji dachowej na dachach skośnych o nachyleniu od 15˚ do 60˚ krytych blachodachówką o module 400/20 mm. Oferowany w zestawie ze śrubami, w wersji lakierowanej proszkowo.
Zalety:
- Zgodny z normą EN 516
- Podwójna ochrona przed korozją
- Szybki i łatwy montaż
- Do pokryć dachowych metalowych profilowanych – blachodachówek o module 400/20 mm
Zastosowanie i dane techniczne

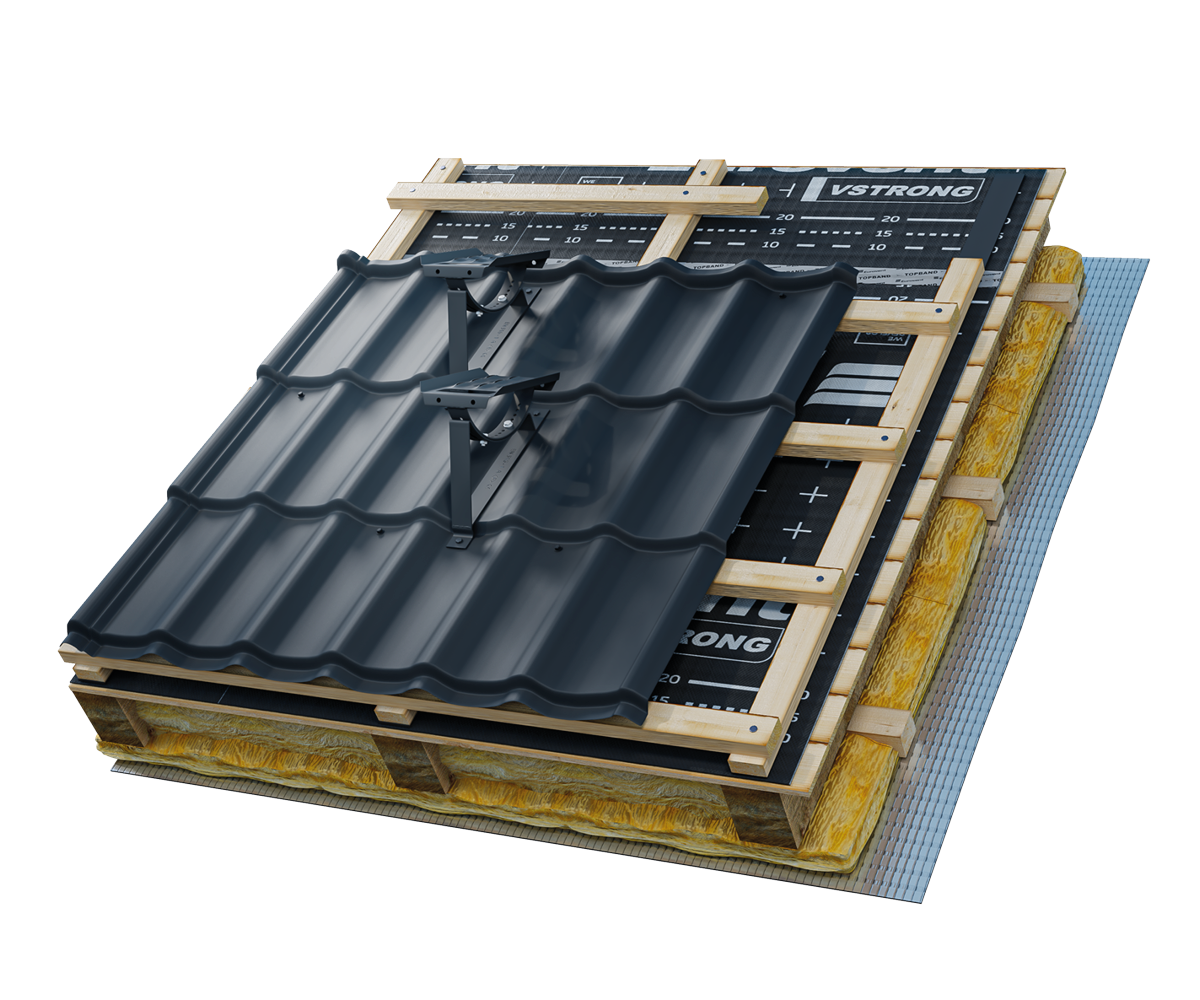

Wspornik Eurovent® SUPPORT METAL 400/20 znajduje zastosowanie jako element komunikacji dachowej umożliwiający sprawny montaż ławy kominiarskiej Eurovent® PLATFORM lub stopnia kominiarskiego Eurovent® STEP na blachodachówce z przetłoczeniem 20 mm. Przy montażu ławy kominiarskiej należy dodatkowo wykorzystać uniwersalny mocownik Eurovent® GRIP.
Zdjęcia
Produkty systemowe
Wspornik Eurovent® SUPPORT METAL 400/20 służy do montażu stopnia STEP lub ławy PLATFORM. Przy montażu ławy należy dodatkowo zastosować mocownik Eurovent® GRIP. Dobór elementów i sposób mocowania należy dostosować do rodzaju pokrycia, konstrukcji dachu oraz instrukcji montażu systemu komunikacji dachowej.
Membrana dachowa Eurovent® VSTRONG i folia paroszczelna Eurovent® STANDARD ALU stanowią odrębne warstwy ochronne dachu. Taśma Eurovent® PUR służy do uszczelniania miejsc mocowania kontrłat, zgodnie z jej przeznaczeniem.
WARTO WIEDZIEĆ
Jaką funkcję pełni wspornik SUPPORT?
Jest elementem, który przenosi mocowanie ławy lub stopnia na konstrukcję dachu. Dlatego jego prawidłowy dobór jest jednym z kluczowych elementów całego systemu komunikacji.
Dlaczego istnieje tak wiele wersji SUPPORT?
Pokrycia różnią się profilem, wysokością przetłoczeń, sposobem układania i konstrukcją pod spodem. Jeden kształt wspornika nie zapewni prawidłowego montażu na wszystkich dachach.
Czy numer wymiarowy wspornika wystarcza do jego wyboru?
Nie. Należy również sprawdzić rodzaj, producenta i model pokrycia oraz właściwą instrukcję montażową.
Czy SUPPORT można zamontować do samego pokrycia?
Sposób zakotwienia zależy od wariantu, ale element musi zostać zamontowany zgodnie z instrukcją do odpowiednio przygotowanej konstrukcji dachu. Nie należy traktować samego pokrycia jako uniwersalnego elementu nośnego.
Czy do montażu ławy wystarczy sam SUPPORT?
Nie. Przy PLATFORM potrzebny jest również mocownik GRIP, który łączy ławę ze wspornikiem. Stopień STEP jest montowany zgodnie z rozwiązaniem przewidzianym dla systemu.
