Wspornik 450/80 mm
SUPPORT DB-DC LONG
Inne kolory dostępne na zamówienie
Wspornik Eurovent® SUPPORT DB-DC LONG jest elementem montażu mocownika ławy kominiarskiej oraz stopnia kominiarskiego. Wykonany z blachy stalowej ocynkowanej ogniowo. Umożliwia montaż elementów komunikacji na dachach skośnych krytych dachówką betonową lub ceramiczną. Oferowany w zestawie ze śrubami, w wersji lakierowanej proszkowo.
Zalety:
- Zgodny z normą EN 516
- Podwójna ochrona przed korozją
- Szybki i łatwy montaż
- Do dachówki betonowej i ceramicznej
- Do pokryć dachowych z dachówek zakładkowych wielkoformatowych o zużyciu poniżej 10 szt./m² oraz karpiówek układanych w łuskę.
Zastosowanie i dane techniczne
Wspornik Eurovent® SUPPORT DB-DC LONG znajduje zastosowanie jako element komunikacji dachowej umożliwiający sprawny montaż ławy kominiarskiej Eurovent® PLATFORM lub stopnia kominiarskiego Eurovent® STEP na pokryciach profilowanych wykonanych z dachówki betonowej lub ceramicznej. Przy montażu ławy kominiarskiej należy dodatkowo wykorzystać uniwersalny mocownik Eurovent® GRIP.
Zdjęcia
Produkty systemowe

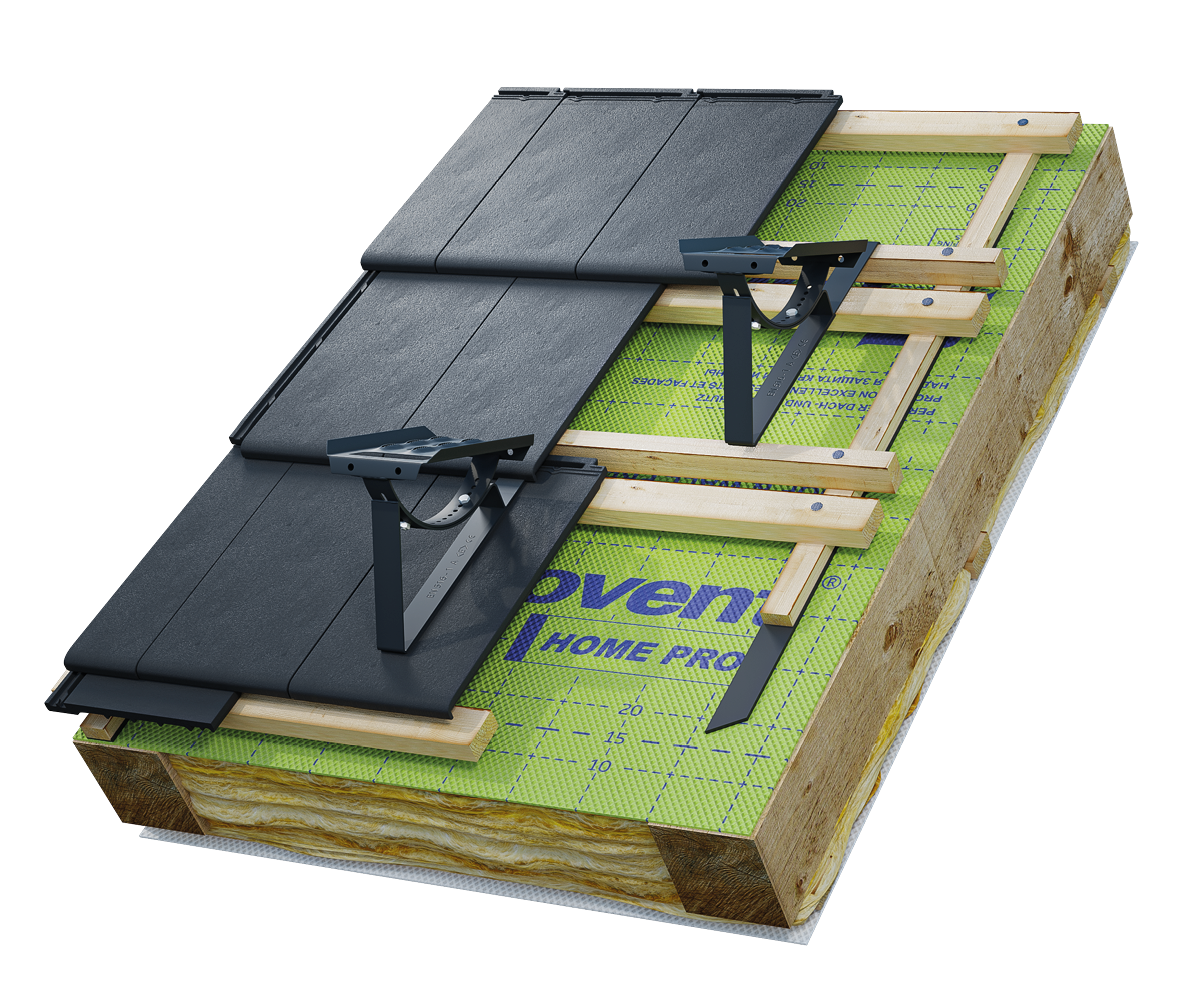

Wspornik Eurovent® SUPPORT DB-DC LONG służy do montażu stopnia STEP lub ławy PLATFORM. Przy montażu ławy należy dodatkowo zastosować mocownik Eurovent® GRIP. Dobór elementów i sposób mocowania należy dostosować do rodzaju pokrycia, konstrukcji dachu oraz instrukcji montażu systemu komunikacji dachowej.
Membrana dachowa Eurovent® HOME PRO i folia paroizolacyjna Eurovent® STANDARD N stanowią odrębne warstwy ochronne dachu. Taśma Eurovent® PUR służy do uszczelniania miejsc mocowania kontrłat, zgodnie z jej przeznaczeniem.
Instrukcje montażu
Komunikacja dachowa
WARTO WIEDZIEĆ
Jaką funkcję pełni wspornik SUPPORT?
Jest elementem, który przenosi mocowanie ławy lub stopnia na konstrukcję dachu. Dlatego jego prawidłowy dobór jest jednym z kluczowych elementów całego systemu komunikacji.
Dlaczego istnieje tak wiele wersji SUPPORT?
Pokrycia różnią się profilem, wysokością przetłoczeń, sposobem układania i konstrukcją pod spodem. Jeden kształt wspornika nie zapewni prawidłowego montażu na wszystkich dachach.
Czy numer wymiarowy wspornika wystarcza do jego wyboru?
Nie. Należy również sprawdzić rodzaj, producenta i model pokrycia oraz właściwą instrukcję montażową.
Czy SUPPORT można zamontować do samego pokrycia?
Sposób zakotwienia zależy od wariantu, ale element musi zostać zamontowany zgodnie z instrukcją do odpowiednio przygotowanej konstrukcji dachu. Nie należy traktować samego pokrycia jako uniwersalnego elementu nośnego.
Czy do montażu ławy wystarczy sam SUPPORT?
Nie. Przy PLATFORM potrzebny jest również mocownik GRIP, który łączy ławę ze wspornikiem. Stopień STEP jest montowany zgodnie z rozwiązaniem przewidzianym dla systemu.
