Wspornik 480/55 mm
SUPPORT BIBER WEST
Inne kolory dostępne na zamówienie
Wspornik jednoelementowy Eurovent® SUPPORT BIBER WEST jest elementem montażu mocownika ławy kominiarskiej oraz stopnia kominiarskiego na dachówce ceramicznej - karpiówce. Wykonany z blachy stalowej ocynkowanej. Oferowany w zestawie ze śrubami montażowymi, w wersji lakierowanej proszkowo lub ocynkowanej.
Zalety:
- Zgodny z normą EN 516
- Podwójna ochrona przed korozją
- Szybki i łatwy montaż
- Do dachów krytych dachówką ceramiczną typu „karpiówka”
Zastosowanie i dane techniczne

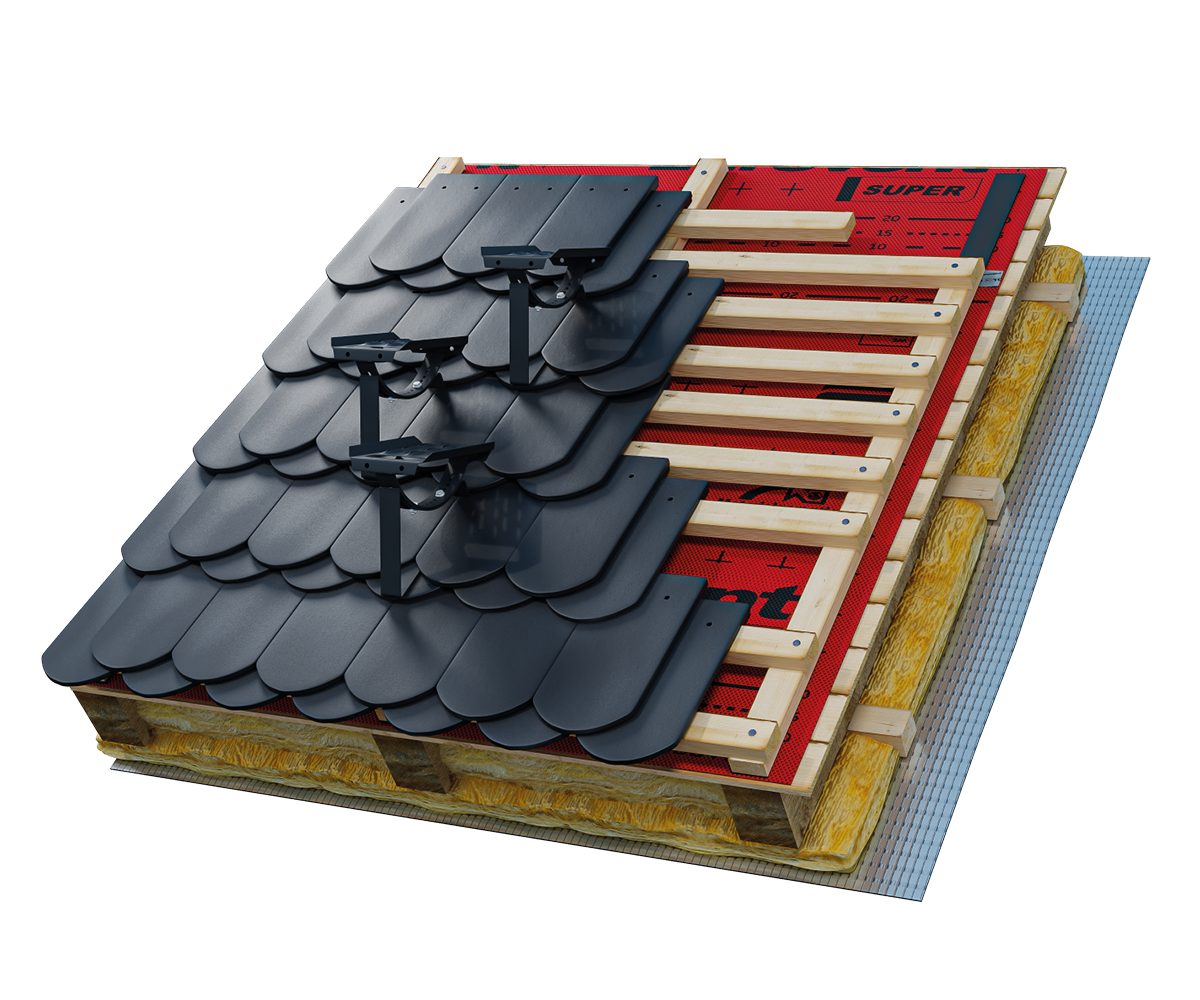

Wspornik jednoelementowy Eurovent® SUPPORT BIBER WEST umożliwia sprawny montaż ławy kominiarskiej Eurovent® PLATFORM lub stopnia kominiarskiego Eurovent® STEP na pokryciu dachowym, wykonanym z płaskiej dachówki ceramicznej, zwanej karpiówką. Przy montażu ławy kominiarskiej należy dodatkowo wykorzystać uniwersalny mocownik Eurovent® GRIP.
Zdjęcia
Produkty systemowe
Wspornik Eurovent® SUPPORT BIBER WEST służy do montażu stopnia STEP lub ławy PLATFORM na dachówce ceramicznej typu karpiówka. Przy montażu ławy należy dodatkowo zastosować mocownik Eurovent® GRIP.
Membrana dachowa Eurovent® SUPER i folia paroszczelna Eurovent® STANDARD ALU stanowią odrębne warstwy ochronne dachu. Taśmy Eurovent® PUR i TOPBAND służą do uszczelniania miejsc mocowania kontrłat oraz połączeń membrany dachowej, zgodnie z ich przeznaczeniem.
Dobór elementów i sposób mocowania należy dostosować do konstrukcji dachu oraz instrukcji montażu systemu komunikacji dachowej.
Installation Instructions
Roof Access System
WARTO WIEDZIEĆ
Jaką funkcję pełni wspornik SUPPORT?
Jest elementem, który przenosi mocowanie ławy lub stopnia na konstrukcję dachu. Dlatego jego prawidłowy dobór jest jednym z kluczowych elementów całego systemu komunikacji.
Dlaczego istnieje tak wiele wersji SUPPORT?
Pokrycia różnią się profilem, wysokością przetłoczeń, sposobem układania i konstrukcją pod spodem. Jeden kształt wspornika nie zapewni prawidłowego montażu na wszystkich dachach.
Czy numer wymiarowy wspornika wystarcza do jego wyboru?
Nie. Należy również sprawdzić rodzaj, producenta i model pokrycia oraz właściwą instrukcję montażową.
Czy SUPPORT można zamontować do samego pokrycia?
Sposób zakotwienia zależy od wariantu, ale element musi zostać zamontowany zgodnie z instrukcją do odpowiednio przygotowanej konstrukcji dachu. Nie należy traktować samego pokrycia jako uniwersalnego elementu nośnego.
Czy do montażu ławy wystarczy sam SUPPORT?
Nie. Przy PLATFORM potrzebny jest również mocownik GRIP, który łączy ławę ze wspornikiem. Stopień STEP jest montowany zgodnie z rozwiązaniem przewidzianym dla systemu.
