Антенный проходной элемент
SATTOS X — BITU O
Усовершенствованный кровельный камин Eurovent® VENTOS X BITU O с вентиляционным сечением 170 мм и диаметром 150 мм, изготовленный из высококачественного пластмасса. Конструкция камина поддерживает вентиляцию с использованием энергии ветра и обеспечивает надлежащую тягу в дымоходе. Имеет антиконденсатную систему, которая выводит конденсат за пределы крыши. Профилированное основание предотвращает попадание дождевой воды. Регулировка угла наклона от 5 ° до 45 °. Имеет основание для крепления вытяжной трубы на трапециевидную черепицу с тиснением BITU O. Доступен в нескольких самых популярных цветовых вариантах RAL.
Преимущества:
- Устойчив к УФ-излучению.
- Соответствует стандарту PN-83 / B-03430
- Для использования на плоских крышах.
- Большая площадь вентиляции
- Имеет антиконденсатную систему
- Полный комплект готов к установке
Применение и технические характеристики
Eurovent® SATTOS X BITU O применяется как антенный проходной элемент. Позволяет устанавливать антенны с диаметром мачты от 15 до 90 мм. Основание предназначено для монтажа на плоских кровельных покрытиях, в том числе на битумной черепице, плоских металлических листах и кровельных панелях с фальцевым соединением. Регулировка угла наклона от 5° до 45°.

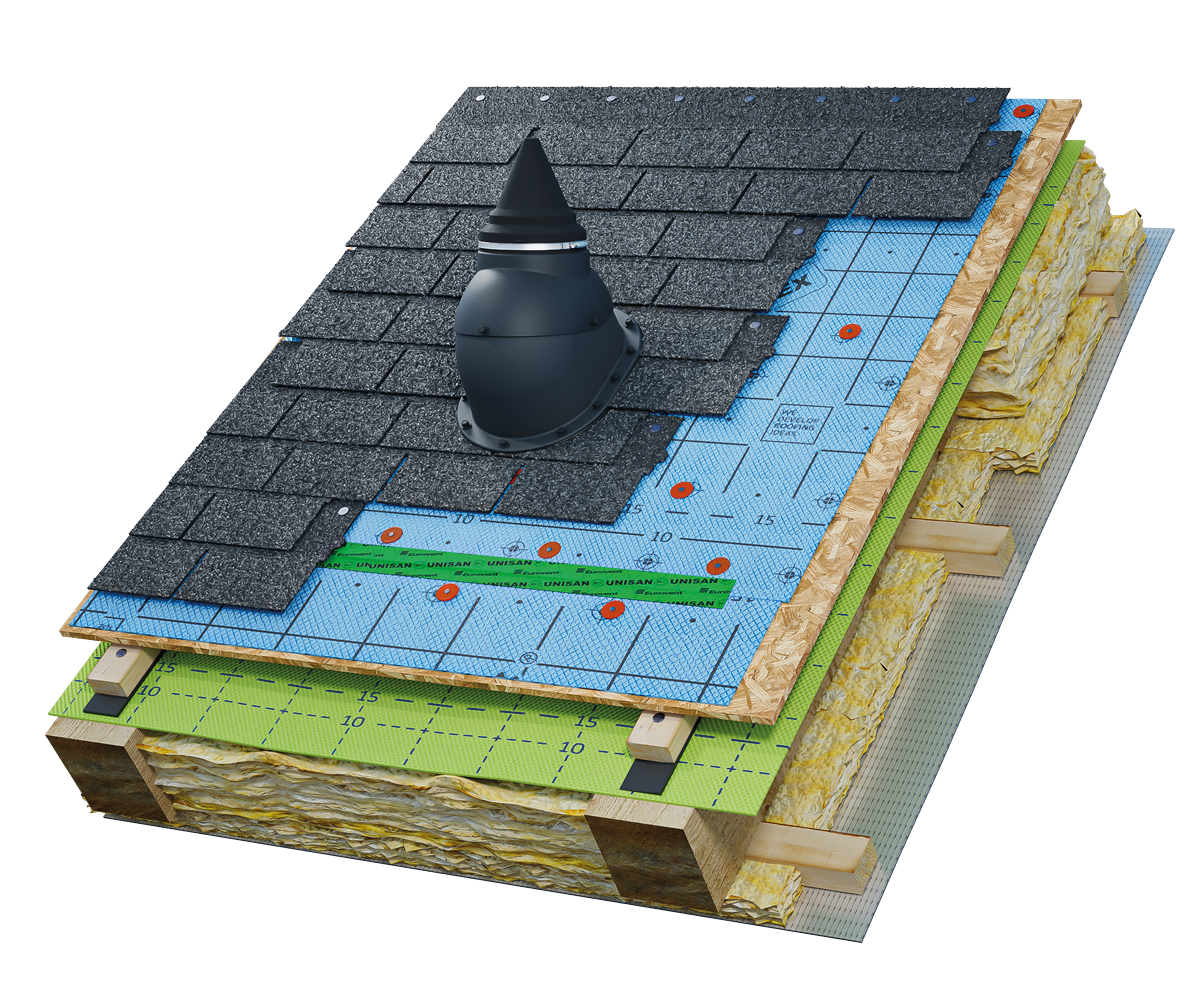

Плоское кровельное покрытие / гонт
Фотографии
Системные продукты
Для обеспечения максимальной герметичности и долговечности антенного проходного элемента рекомендуется использовать Eurovent® SATTOS X BITU O совместно с:
- системными уплотнительными аксессуарами Eurovent®, такими как герметизирующие и клеящие ленты, обеспечивающими долговечную и герметичную установку антенной мачты в зоне кровельного ската,
- высокопаропроницаемыми кровельными мембранами Eurovent®, защищающими конструкцию крыши от влаги и конденсации водяного пара,
- герметизирующими и клеящими лентами Eurovent®, защищающими зону монтажа от воздействия атмосферных факторов и проникновения влаги,
- элементами системы кровельной безопасности Eurovent®, обеспечивающими безопасный доступ для обслуживания к зоне установки антенной мачты.
Использование комплексных системных решений Eurovent® гарантирует долговечную герметичность, эстетичный внешний вид и безопасность конструкции крыши в зоне установки антенны.
Документы
ПОЛЕЗНО ЗНАТЬ
Для чего применяется SATTOS X?
SATTOS X обеспечивает герметичный проход антенной мачты через скат крыши.
Как подобрать SATTOS X по диаметру мачты?
Актуальная документация продукта предусматривает определённый диапазон диаметров мачты. Перед вырезанием отверстия и монтажом нужно проверить, входит ли диаметр конкретной мачты в этот диапазон.
Подходит ли одно основание SATTOS X для любой крыши?
Нет. Как и в серии VENTOS X, существуют основания для разных покрытий и решения с более широкой областью применения.
Можно ли произвольно подрезать резиновый колпачок?
Подрезку следует выполнять по инструкции, чтобы после подгонки колпачок герметично охватывал мачту. Слишком большое отверстие может ухудшить герметичность.
Воспринимает ли SATTOS X нагрузки от антенны?
Кровельный проход нельзя считать конструктивным креплением мачты. Антенна и мачта должны иметь подходящее крепление, предусмотренное для данной установки.
