Antenos praėjimo elementas
SATTOS X — W35
Eurovent® SATTOS X W35 anteninis švininis antgalis, pagamintas iš plastiko ir guminio dangtelio. Jis naudojamas antenoms, kurių skersmuo nuo 15 iki 65 mm, montuoti ant šlaitinių stogų, kurių nuolydis nuo 5° iki 45°. Jis turi pagrindą, skirtą vėdinimo kaminui montuoti ant stogo dangos lakštų su W35 briaunomis. Galima rinktis iš kelių populiariausių RAL spalvų.
Privalumai:
- Skirta naudoti ant stogo dangos lakštų su W35 briaunomis
- Atsparus UV spinduliams
- Greitas ir paprastas montavimas
- Didelis vamzdžio skersmuo
- Visas rinkinys paruoštas montavimui
Naudojimas ir techniniai duomenys

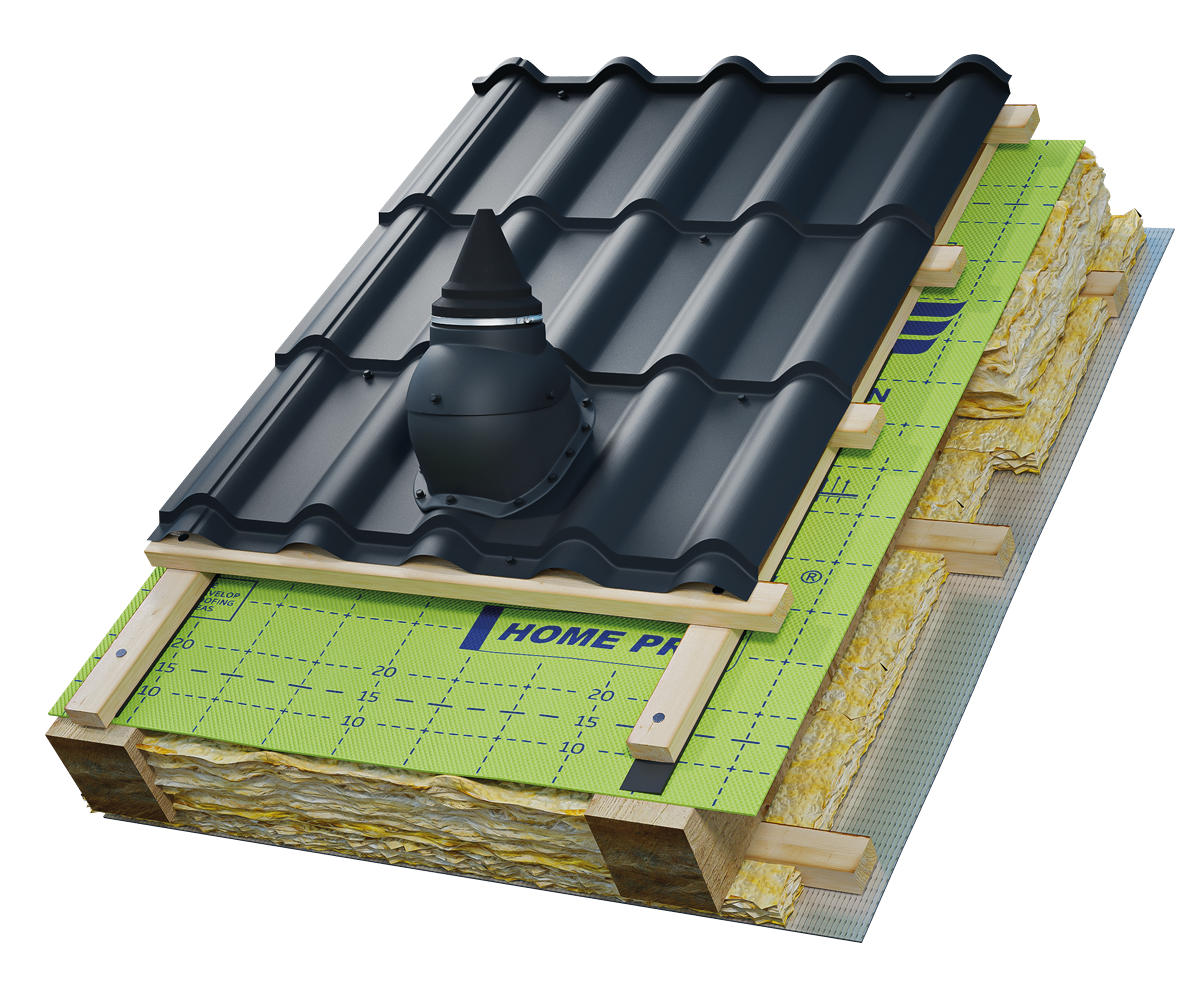

Eurovent® SATTOS X W35 naudojamas kaip antenos praėjimo elementas. Leidžia montuoti antenas, kurių stiebo skersmuo nuo 15 iki 90 mm. Pagrindas pritaikytas montuoti ant šlaitinių stogų, dengtų metalinių čerpių danga su W35 profiliu. Nuolydžio kampas reguliuojamas nuo 5° iki 45°.
Sisteminiai produktai
Siekiant užtikrinti maksimalų antenos praėjimo elemento sandarumą ir ilgaamžiškumą, rekomenduojama Eurovent® SATTOS X W35 naudoti kartu su:
- Eurovent® sistemos sandarinimo priedais, pavyzdžiui, sandarinimo ir lipniosiomis juostomis, kurios užtikrina ilgalaikį ir sandarų antenos stiebo įrengimą stogo dangos zonoje;
- Eurovent® labai laidžiomis garams stogo membranomis, kurios apsaugo stogo konstrukciją nuo drėgmės ir kartu užtikrina tinkamą stogo ventiliaciją;
- Eurovent® sandarinimo ir lipniosiomis juostomis, kurios apsaugo montavimo vietą nuo atmosferos poveikio;
- Eurovent® stogo saugos ir judėjimo sistemos elementais, kurie užtikrina saugų priėjimą montavimo ir priežiūros darbų metu antenos stiebo zonoje.
Naudojant visapusiškus Eurovent® sisteminius sprendimus užtikrinamas ilgalaikis sandarumas, estetiška išvaizda ir patikima stogo konstrukcijos apsauga aplink antenos montavimo vietą.
Dokumentai
Nuotraukos
VERTA ŽINOTI
Kam skirtas SATTOS X?
SATTOS X leidžia sandariai pravesti antenos stiebą per stogo šlaitą.
Kaip parinkti SATTOS X pagal stiebo skersmenį?
Aktualioje gaminio dokumentacijoje nurodytas tam tikras stiebų skersmenų diapazonas. Prieš darant angą ir montuojant reikia patikrinti, ar konkretaus stiebo skersmuo patenka į šį diapazoną.
Ar vienas SATTOS X pagrindas tinka visiems stogams?
Ne. Kaip ir VENTOS X serijoje, yra skirtingoms dangoms pritaikytų pagrindų ir platesnio naudojimo sprendimų.
Ar guminį gaubtelį galima apipjauti laisvai?
Jį reikia apipjauti pagal instrukciją, kad pritaikytas sandariai apgaubtų stiebą. Per didelė anga gali pabloginti sandarumą.
Ar SATTOS X perima antenos apkrovas?
Stogo pravedimo negalima laikyti konstrukciniu stiebo tvirtinimu. Antena ir stiebas turi būti tinkamai pritvirtinti pagal konkrečios sistemos reikalavimus.
