Antenos praėjimo elementas
SATTOS X — T18
Eurovent® SATTOS X T18 anteninis švininis antgalis, pagamintas iš plastiko ir guminio dangtelio. Jis naudojamas antenoms, kurių skersmuo nuo 15 iki 65 mm, montuoti ant šlaitinių stogų, kurių nuolydis nuo 5° iki 45°. Jis turi pagrindą, skirtą vėdinimo kaminui montuoti ant trapecinio metalo lakštų su T18 briaunomis. Galima rinktis iš kelių populiariausių RAL spalvų.
Privalumai:
- Skirta naudoti trapecijos formos lakštams su T18 briaunomis
- Atsparus UV spinduliams
- Greitas ir paprastas montavimas
- Didelis vamzdžio skersmuo
- Visas rinkinys paruoštas montavimui
Naudojimas ir techniniai duomenys

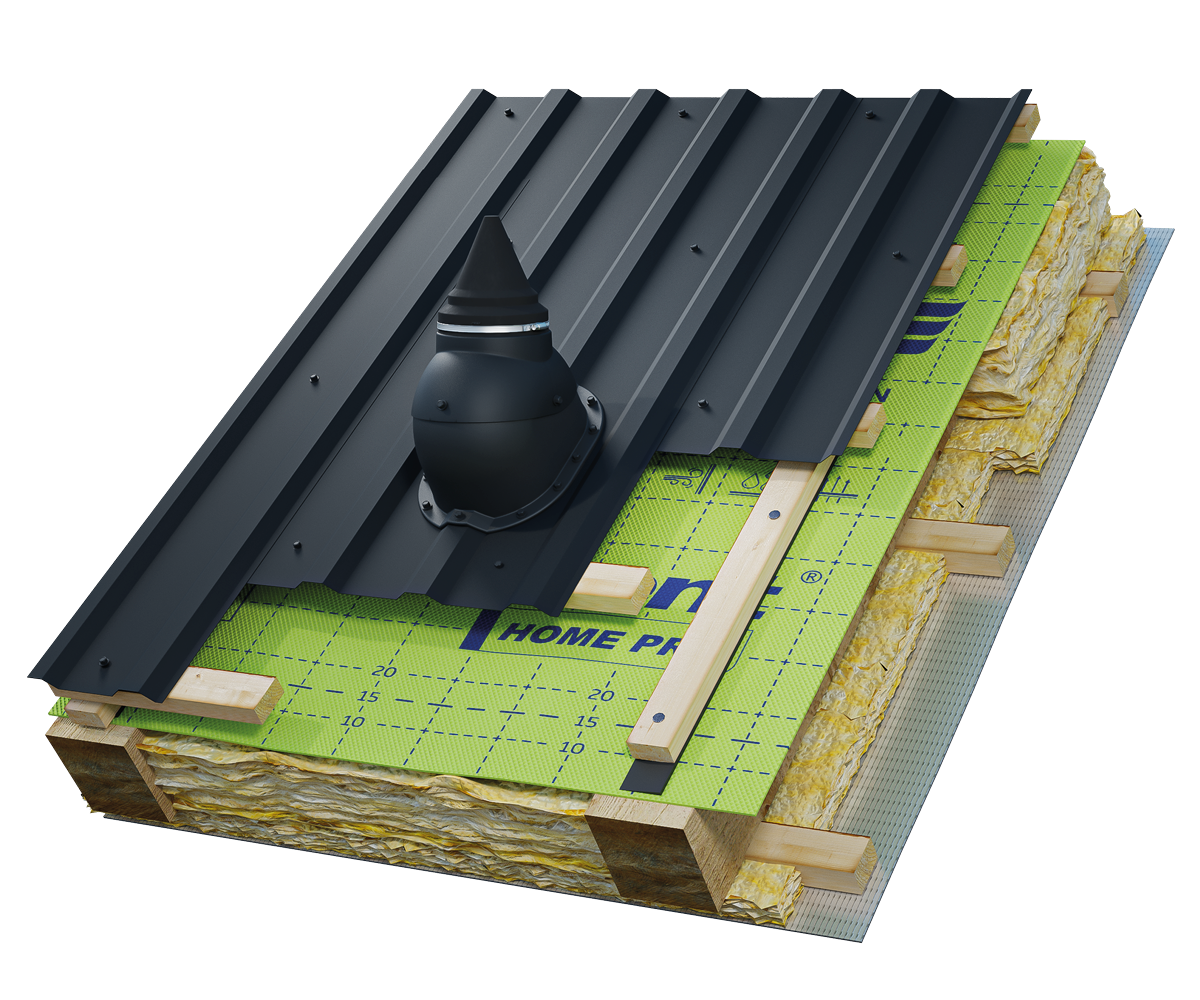

Eurovent® SATTOS X T18 naudojamas kaip antenos praėjimo elementas. Leidžia montuoti antenas, kurių stiebo skersmuo nuo 15 iki 90 mm. Nuolydžio kampas reguliuojamas nuo 5° iki 45°. Pagrindas pritaikytas montuoti ant šlaitinių stogų, dengtų trapeciniais lakštais su T18 profiliu.
Nuotraukos
Sisteminiai produktai
Siekiant užtikrinti maksimalų antenos praėjimo elemento sandarumą ir ilgaamžiškumą, rekomenduojama Eurovent® SATTOS X T18 naudoti kartu su:
- Eurovent® sistemos sandarinimo priedais, pavyzdžiui, sandarinimo ir lipniosiomis juostomis, kurios užtikrina ilgalaikį ir sandarų antenos stiebo tvirtinimą stogo šlaito zonoje,
- Eurovent® labai laidžiomis garams stogo membranomis, kurios padeda apsaugoti stogo šlaito konstrukciją nuo drėgmės ir kondensato,
- Eurovent® sandarinimo ir lipniosiomis juostomis, kurios apsaugo montavimo vietą nuo atmosferos poveikio,
- Eurovent® stogo saugos ir judėjimo sistemos elementais, kurie užtikrina saugų priėjimą atliekant priežiūros darbus antenos stiebo montavimo vietoje.
Naudojant visapusiškus Eurovent® sisteminius sprendimus užtikrinamas ilgalaikis sandarumas, estetiška išvaizda ir stogo konstrukcijos saugumas antenos montavimo vietoje.
Dokumentai
VERTA ŽINOTI
Kam skirtas SATTOS X?
SATTOS X leidžia sandariai pravesti antenos stiebą per stogo šlaitą.
Kaip parinkti SATTOS X pagal stiebo skersmenį?
Aktualioje gaminio dokumentacijoje nurodytas tam tikras stiebų skersmenų diapazonas. Prieš darant angą ir montuojant reikia patikrinti, ar konkretaus stiebo skersmuo patenka į šį diapazoną.
Ar vienas SATTOS X pagrindas tinka visiems stogams?
Ne. Kaip ir VENTOS X serijoje, yra skirtingoms dangoms pritaikytų pagrindų ir platesnio naudojimo sprendimų.
Ar guminį gaubtelį galima apipjauti laisvai?
Jį reikia apipjauti pagal instrukciją, kad pritaikytas sandariai apgaubtų stiebą. Per didelė anga gali pabloginti sandarumą.
Ar SATTOS X perima antenos apkrovas?
Stogo pravedimo negalima laikyti konstrukciniu stiebo tvirtinimu. Antena ir stiebas turi būti tinkamai pritvirtinti pagal konkrečios sistemos reikalavimus.
