DREHKAMIN
VENTOS X ROTO — BITU UNI EPDM

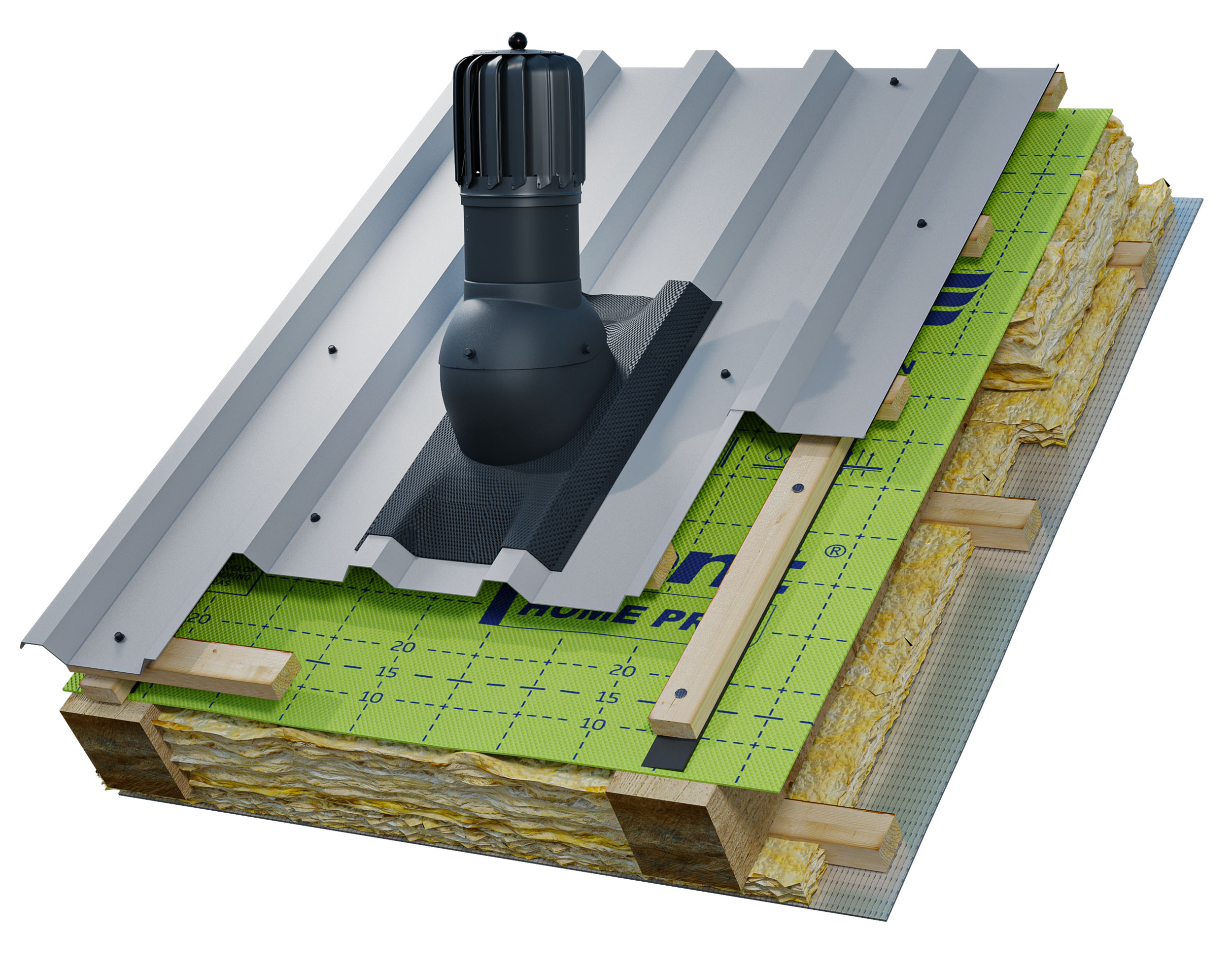

Der rotierende Dachventilator Eurovent® VENTOS X ROTO BITU UNI EPDM mit einer Lüftungsquerschnittsfläche von 170 mm und einem Anschlussdurchmesser von 150 mm. Hergestellt aus hochwertigem Kunststoff, Aluminium, verzinktem Stahl sowie einer Basis aus hochwertigem Kunststoff, einer EPDM-Dichtung und einem flexiblen FLEX EPDM-Isolierkragen mit einer dicken Butylschicht von 300 mm x 550 mm. Ausgestattet mit einer Turbine auf einem speziellen Kugellager, die einen niedrigen Widerstand und eine hohe Effizienz gewährleistet. Die Turbine verfügt über 15 profilierte Aluminiumflügel, deren Geometrie den richtigen Schornsteinzug verbessert, indem sie Druck im Lüftungskanal erzeugt und so Rückzug verhindert. Einstellbarer Neigungswinkel von 5° bis 45°. Mit einer universellen Basis für die Montage auf trapezförmigen Blechen. Erhältlich in mehreren beliebten Farben gemäß der RAL-Farbpalette.
Vorteile:
- Die Turbine verbessert den Schornsteinzug
- Verhindert Rückzug
- Entspricht der Norm PN-83/B-03430
- Universeller FLEX EPDM-Kragen - geeignet für die Montage auf Trapezblechen
- UV- und wetterbeständig
- Komplettset bereit zur Installation
Anwendung und technische Daten

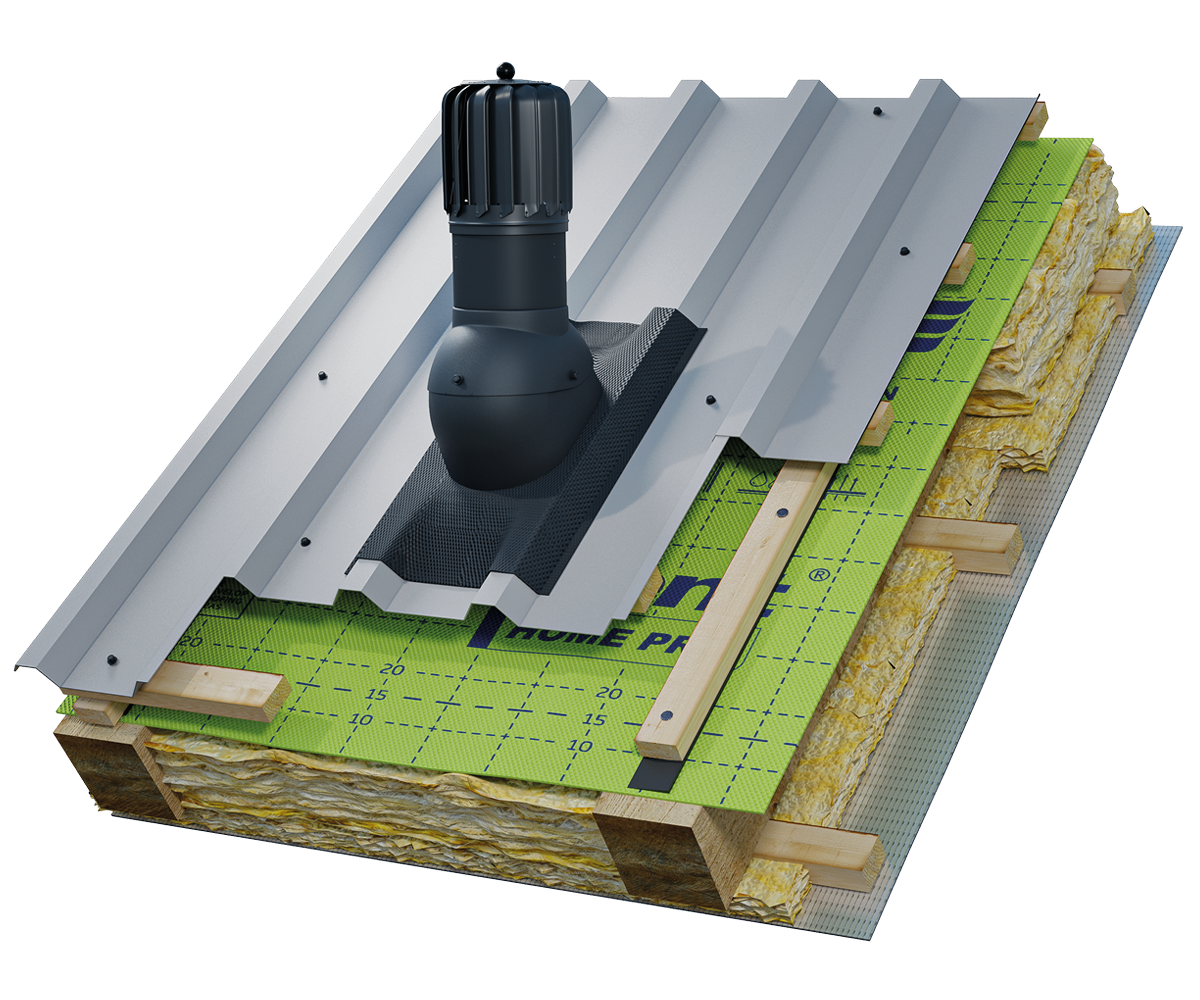

Der rotierende Lüftungskamin Eurovent® VENTOS X ROTO BITU UNI EPDM wird als Dachauslass für Leitungen der mechanischen und natürlichen Lüftung in Wohngebäuden sowie öffentlichen Gebäuden eingesetzt. Der Lüftungskamin erfüllt die Norm PN-83/B-03430 einschließlich der Änderung /Az3. Er verfügt über eine universelle Grundplatte zur Montage des Lüftungskamins auf geneigten Dächern, die unter anderem mit Trapezblechen mit hohen und niedrigen Profilierungen eingedeckt sind. Der Neigungswinkel ist von 5° bis 45° einstellbar.
Systemprodukte
Um eine maximale Lüftungsleistung und Dichtheit der Dachanschlüsse zu gewährleisten, empfiehlt sich die Verwendung von Eurovent® VENTOS X ROTO BITU UNI EPDM in Kombination mit:
- Eurovent® System-Montagezubehör wie FLEX X, FLEXOS X und SEAL EPDM, das eine dauerhafte und dichte Verbindung des Lüftungskamins mit der Dacheindeckung gewährleistet,
- Eurovent® hochdiffusionsoffenen Dachbahnen, die eine ordnungsgemäße Belüftung der Dachfläche unterstützen und die Dachkonstruktion vor Feuchtigkeit schützen,
- Eurovent® Dicht- und Klebebändern, die die Montagebereiche vor Witterungseinflüssen und eindringender Feuchtigkeit schützen,
- Eurovent® Dachtritt- und Dachkommunikationssystemen, die einen sicheren Zugang für Wartungsarbeiten zum Lüftungskamin auf der Dachfläche ermöglichen.
Die Verwendung kompletter Eurovent® Systemlösungen gewährleistet eine wirksame Feuchtigkeitsableitung, einen stabilen Luftstrom sowie eine langfristige Dichtheit des gesamten Dachsystems.
Fotos
WISSENSWERTES
Für welche Lüftungsart ist VENTOS X ROTO vorgesehen?
ROTO dient vor allem als Abschluss von Leitungen für natürliche Lüftung. Die Turbine nutzt die Luftbewegung um das Dach zur Unterstützung des Zugs.
Verbessert die Turbine immer eine schlecht funktionierende Lüftung?
Das darf nicht vorausgesetzt werden. Zugprobleme können unter anderem durch falschen Kanalquerschnitt, Länge oder Führung, unzureichende Zuluft oder die Lage der Austrittsöffnung entstehen.
Garantiert ROTO, dass kein Rückstrom auftritt?
Die Konstruktion soll rückströmende Luft begrenzen und den Zug unterstützen. Die richtige Funktion des Gesamtsystems hängt jedoch auch von der Installation und den Bedingungen am Gebäude ab.
Kann ROTO als Auslass einer mechanischen Lüftung eingesetzt werden?
Die Hauptanwendung ist die natürliche Lüftung. Andere Anwendungen sollten in der technischen Dokumentation und der Anlagenplanung bestätigt sein.
Muss auch bei ROTO die Kompatibilität der Grundplatte mit der Deckung geprüft werden?
Ja. Für die Auswahl der Grundplatte gilt derselbe Grundsatz wie bei der Standardserie VENTOS X.
